Caratteristica del progetto
A norma EN 545
Pressione di servizio MOP (PN) 16
In ghisa sferoidale verniciata con resine epossidiche
Flange dimensionate e forate a norma EN 1092-2 | PN 16
Foratura standard a norma EN 1092-2 | PN 10

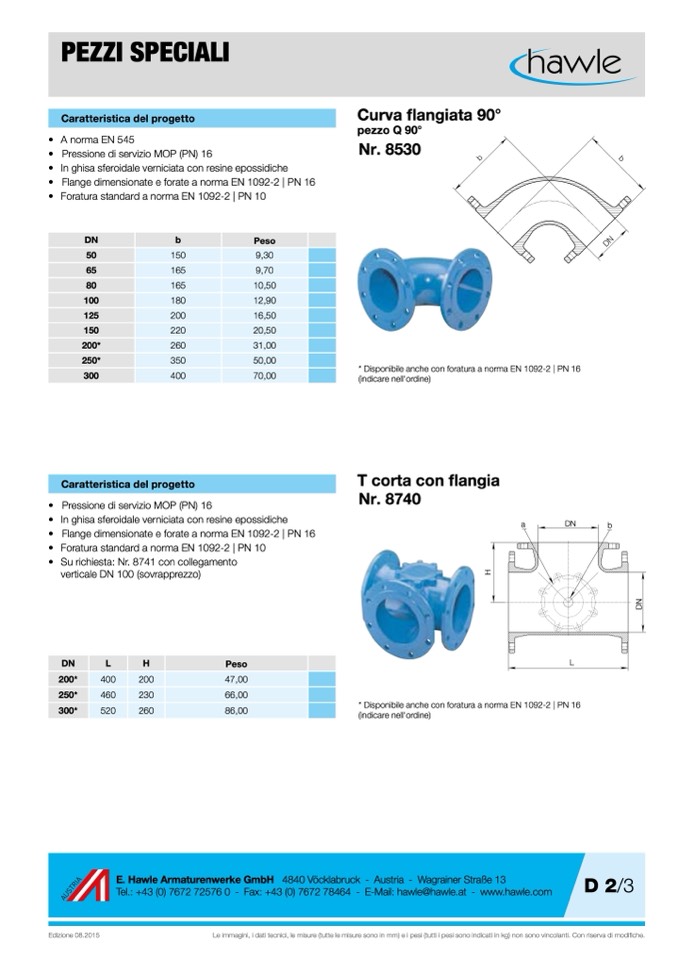

Curva flangiata 90°
pezzo Q 90°
Nr. 8530
* Disponibile anche con foratura a norma EN 1092-2 | PN 16
(indicare nell'ordine)
•
•
•
•
•
Pressione di servizio MOP (PN) 16
In ghisa sferoidale verniciata con resine epossidiche
Flange dimensionate e forate a norma EN 1092-2 | PN 16
Foratura standard a norma EN 1092-2 | PN 10
Su richiesta: Nr. 8741 con collegamento
verticale DN 100 (sovrapprezzo)
D
N
L
H
Peso
T corta con flangia
Nr. 8740
PEZZI SPECIALI
DN
b
50
150
65
165
80
165
100
180
125
200
150
220
200*
260
250*
350
300
400
Caratteristica del progetto
Peso
9,30
9,70
10,50
12,90
16,50
20,50
31,00
50,00
70,00
D
N
H
200*
400
200
250*
460
230
300*
520
260
47,00
66,00
86,00
* Disponibile anche con foratura a norma EN 1092-2 | PN 16
(indicare nell'ordine)
