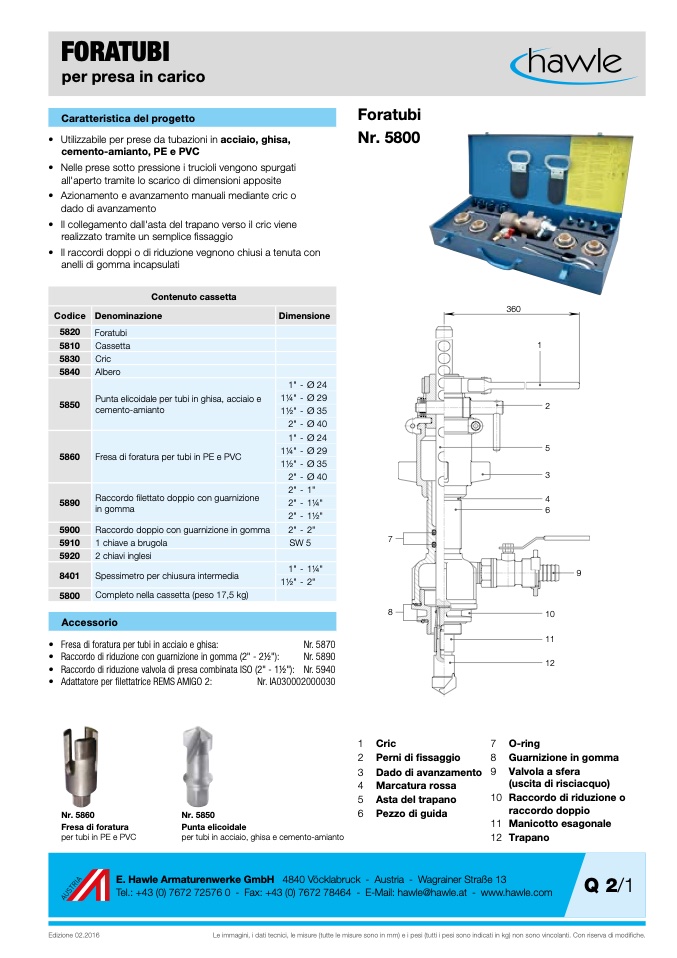

FORATUBI

per presa in carico

Caratteristica del progetto

Utilizzabile per prese da tubazioni in acciaio, ghisa,

cemento-amianto, PE e PVC

Nelle prese sotto pressione i trucioli vengono spurgati

all'aperto tramite lo scarico di dimensioni apposite

Azionamento e avanzamento manuali mediante cric o

dado di avanzamento

Il collegamento dall'asta del trapano verso il cric viene

realizzato tramite un semplice fissaggio

Il raccordi doppi o di riduzione vegnono chiusi a tenuta con

anelli di gomma incapsulati

Foratubi

Nr. 5800

•

•

•

•

Fresa di foratura per tubi in acciaio e ghisa:

Raccordo di riduzione con guarnizione in gomma (2" - 21⁄2"):

Raccordo di riduzione valvola di presa combinata ISO (2" - 11⁄2"):

Contenuto cassetta

Codice Denominazione

5820

Foratubi

5810

Cassetta

5830

Cric

5840

Albero

5850

Punta elicoidale per tubi in ghisa, acciaio e

cemento-amianto

5860

Fresa di foratura per tubi in PE e PVC

Raccordo filettato doppio con guarnizione

Dimensione

1" - Ø 24

11⁄4" - Ø29

11⁄2" - Ø35

2" - Ø 40

1" - Ø 24

11⁄4" - Ø29

11⁄2" - Ø35

2" - Ø 40

2" - 1"

2" - 11⁄4"

2" - 11⁄2"

2" - 2"

SW 5

360

5

3

4

6

9

10

11

12

5890

in gomma

5900

Raccordo doppio con guarnizione in gomma

5910

1 chiave a brugola

5920

2 chiavi inglesi

8401

Spessimetro per chiusura intermedia

5800

Completo nella cassetta (peso 17,5 kg)

Accessorio

1"

11⁄2"

- 11⁄4"

- 2"

Nr. 5870

Nr. 5890

Nr. 5940

7

8

1 Cric

2 Perni di fissaggio

3 Dado di avanzamento

4 Marcatura rossa

5 Asta del trapano

6 Pezzo di guida

Adattatore per filettatrice REMS AMIGO 2:

Nr. IA030002000030

Nr. 5860

Fresa di foratura

per tubi in PE e PVC

Nr. 5850

Punta elicoidale

per tubi in acciaio, ghisa e cemento-amianto

7 O-ring

8 Guarnizione in gomma

9 Valvola a sfera

(uscita di risciacquo)

10 Raccordo di riduzione o

raccordo doppio

11 Manicotto esagonale

12 Trapano

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

Q 2/1

Edizione 02.2016

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
