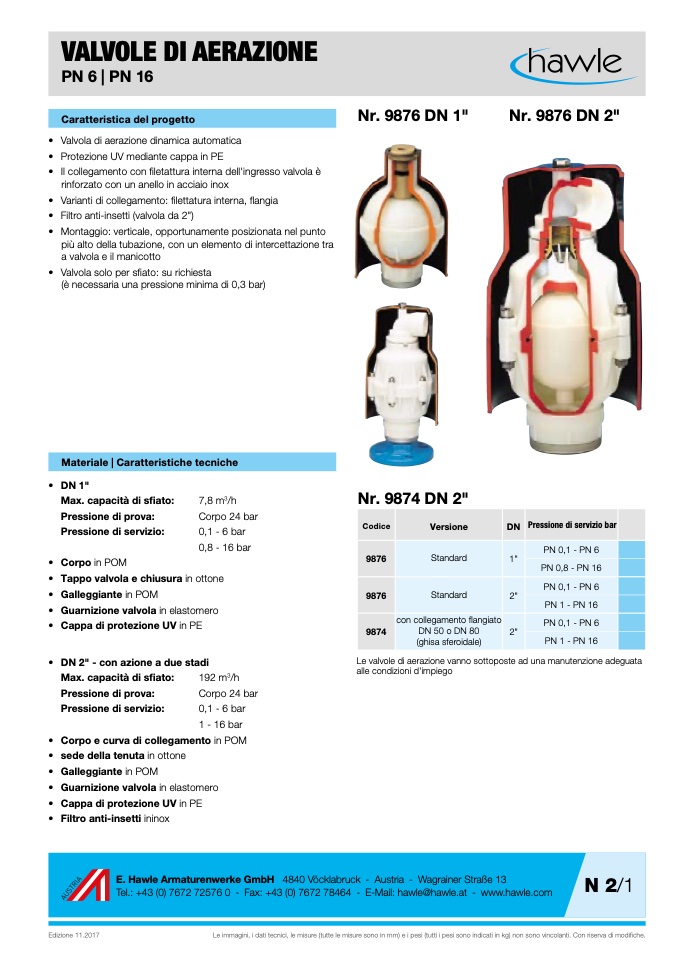

VALVOLE DI AERAZIONE

PN 6 | PN 16

Caratteristica del progetto

• Valvola di aerazione dinamica automatica

• Protezione UV mediante cappa in PE

• Il collegamento con filetattura interna dell'ingresso valvola è

rinforzato con un anello in acciaio inox

• Varianti di collegamento: filettatura interna, flangia

• Filtro anti-insetti (valvola da 2")

• Montaggio: verticale, opportunamente posizionata nel punto

più alto della tubazione, con un elemento di intercettazione tra

a valvola e il manicotto

• Valvola solo per sfiato: su richiesta

(è necessaria una pressione minima di 0,3 bar)

Nr. 9876 DN 1"

Nr. 9876 DN 2"

Materiale | Caratteristiche tecniche

• DN 1"

Max. capacità di sfiato:

Pressione di prova:

Pressione di servizio:

7,8 m

3

/h

Corpo 24 bar

0,1 - 6 bar

0,8 - 16 bar

Nr. 9874 DN 2"

Codice

Versione

DN

Pressione di servizio bar

9876

Standard

1"

PN 0,1 - PN 6

PN 0,8 - PN 16

9876

Standard

2"

PN 0,1 - PN 6

PN 1 - PN 16

9874

con collegamento flangiato

DN 50 o DN 80

(ghisa sferoidale)

2"

PN 0,1 - PN 6

PN 1 - PN 16

• Corpo in POM

• Tappo valvola e chiusura in ottone

• Galleggiante in POM

• Guarnizione valvola in elastomero

• Cappa di protezione UV in PE

• DN 2" - con azione a due stadi

Le valvole di aerazione vanno sottoposte ad una manutenzione adeguata

alle condizioni d'impiego

Max. capacità di sfiato:

Pressione di prova:

Pressione di servizio:

192 m

3

/h

Corpo 24 bar

0,1 - 6 bar

1 - 16 bar

• Corpo e curva di collegamento in POM

• sede della tenuta in ottone

• Galleggiante in POM

• Guarnizione valvola in elastomero

• Cappa di protezione UV in PE

• Filtro anti-insetti ininox

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

N 2/1

Edizione 11.2017

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
