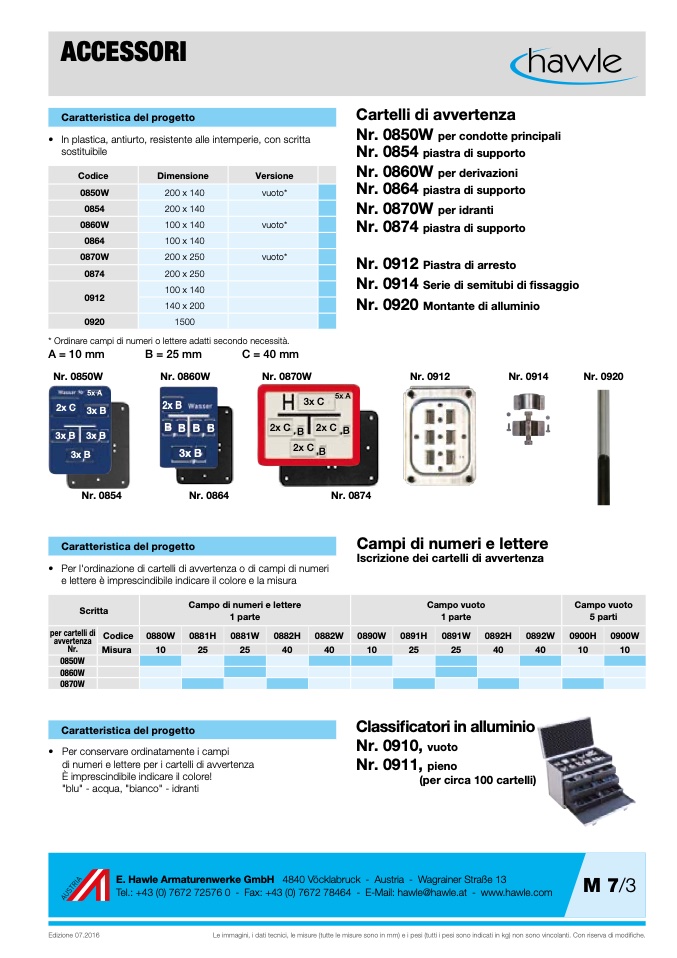

ACCESSORI
Caratteristica del progetto
• In plastica, antiurto, resistente alle intemperie, con scritta
sostituibile
Cartelli di avvertenza
Nr. 0850W per condotte principali
Nr. 0854 piastra di supporto
Nr. 0860W per derivazioni
Nr. 0864 piastra di supporto
Nr. 0870W per idranti
Nr. 0874 piastra di supporto
Nr. 0912 Piastra di arresto
Nr. 0914 Serie di semitubi di fissaggio
Nr. 0920 Montante di alluminio
Codice
Dimensione
Versione
0850W
200 x 140
vuoto*
0854
200 x 140
0860W
100 x 140
vuoto*
0864
100 x 140
0870W
200 x 250
vuoto*
0874
200 x 250
0912
100 x 140
140 x 200
0920
1500
* Ordinare campi di numeri o lettere adatti secondo necessità.
A = 10 mm
Nr. 0850W
B = 25 mm
Nr. 0860W
2x B
B B B B
3x B
Nr. 0864
C = 40 mm
Nr. 0870W
3x C
Nr. 0912
Nr. 0914
Nr. 0920
2x C
5x A
3x B
5x A
3x B
3x B
Nr. 0854
2x C B 2x C B
2x C
B
3x B
Nr. 0874
•
Caratteristica del progetto
Per l'ordinazione di cartelli di avvertenza o di campi di numeri
e lettere è imprescindibile indicare il colore e la misura
Caratteristica del progetto
Per conservare ordinatamente i campi
di numeri e lettere per i cartelli di avvertenza
È imprescindibile indicare il colore!
"blu" - acqua, "bianco" - idranti
Campi di numeri e lettere
Iscrizione dei cartelli di avvertenza
Scritta
Campo di numeri e lettere
1 parte
Campo vuoto
1 parte
Campo vuoto
5 parti
per cartelli di
avvertenza
Nr.
Codice
0880W
0881H
0881W
0882H
0882W
0890W
0891H
0891W
0892H
0892W
0900H
0900W
Misura
10
25
25
40
40
10
25
25
40
40
10
10
0850W
0860W
0870W
•
Classificatori in alluminio
Nr. 0910, vuoto
Nr. 0911, pieno
(per circa 100 cartelli)
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
M 7/3
Edizione 07.2016
