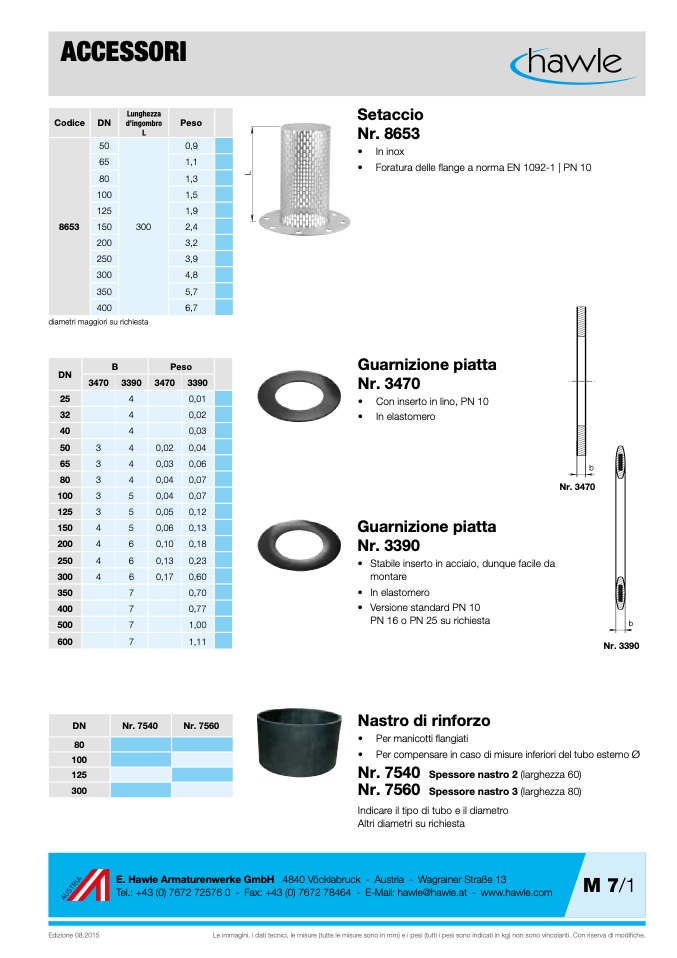

ACCESSORI
Setaccio
Nr. 8653
• In inox
• Foratura delle flange a norma EN 1092-1 | PN 10
Codice
DN
Lunghezza
d'ingombro
L
Peso
8653
50
300
0,9
65
1,1
80
1,3
100
1,5
125
1,9
150
2,4
200
3,2
250
3,9
300
4,8
350
5,7
400
6,7
diametri maggiori su richiesta
Guarnizione piatta
Nr. 3470
• Con inserto in lino, PN 10
• In elastomero
Guarnizione piatta
Nr. 3390
b
Nr. 3470
DN
3470
B
Peso
3390 3470 3390
25
4
0,01
32
4
0,02
40
4
0,03
50
3
4
0,02
0,04
65
3
4
0,03
0,06
80
3
4
0,04
0,07
100
3
5
0,04
0,07
125
3
5
0,05
0,12
150
4
5
0,06
0,13
200
4
6
0,10
0,18
250
4
6
0,13
0,23
300
4
6
0,17
0,60
350
7
0,70
400
7
0,77
500
7
1,00
600
7
1,11
• Stabile inserto in acciaio, dunque facile da
montare
• In elastomero
• Versione standard PN 10
PN 16 o PN 25 su richiesta
Nastro di rinforzo
b
Nr. 3390
DN
Nr. 7540
Nr. 7560
80
100
125
300
Edizione 08.2015
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
• Per manicotti flangiati
• Per compensare in caso di misure inferiori del tubo esterno Ø
Nr. 7540
Spessore nastro 2 (larghezza 60)
Nr. 7560
Spessore nastro 3 (larghezza 80)
Indicare il tipo di tubo e il diametro
Altri diametri su richiesta
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
M 7/1
L
