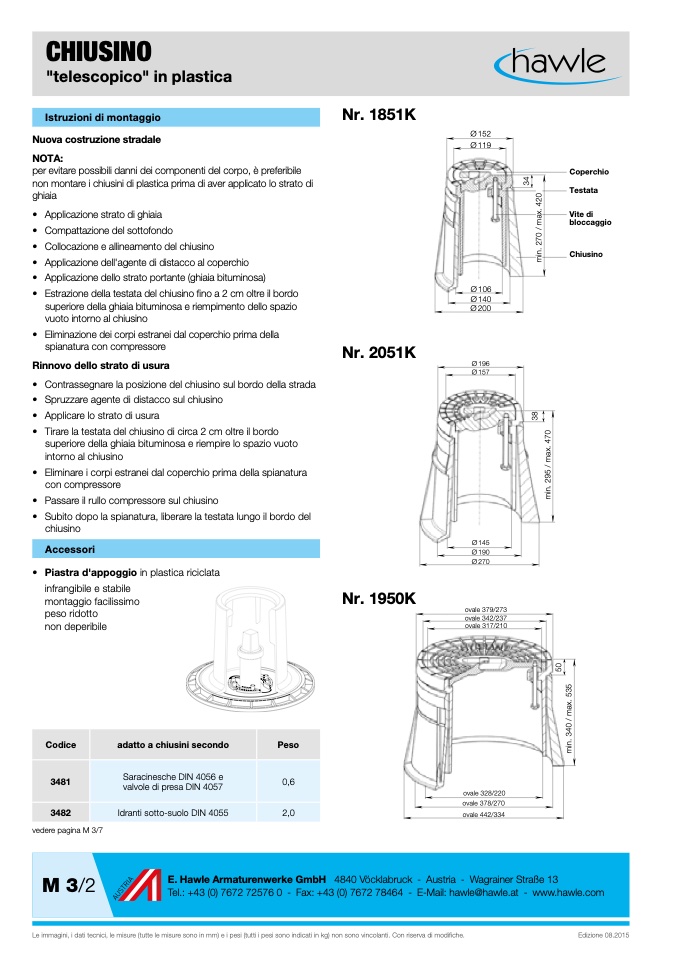

CHIUSINO

"telescopico" in plastica

Istruzioni di montaggio

Nuova costruzione stradale

NOTA:

per evitare possibili danni dei componenti del corpo,

è preferibile

non montare i chiusini di plastica prima di aver applicato lo strato di

ghiaia

• Applicazione strato di ghiaia

• Compattazione del sottofondo

• Collocazione e allineamento del chiusino

• Applicazione dell'agente di distacco al coperchio

• Applicazione dello strato portante (ghiaia bituminosa)

• Estrazione della testata del chiusino fino a 2 cm oltre il bordo

superiore della ghiaia bituminosa e riempimento dello spazio

vuoto intorno al chiusino

• Eliminazione dei corpi estranei dal coperchio prima della

spianatura con compressore

Rinnovo dello strato di usura

• Contrassegnare la posizione del chiusino sul bordo della strada

• Spruzzare agente di distacco sul chiusino

• Applicare lo strato di usura

• Tirare la testata del chiusino di circa 2 cm oltre il bordo

superiore della ghiaia bituminosa e riempire lo spazio vuoto

intorno al chiusino

• Eliminare i corpi estranei dal coperchio prima della spianatura

con compressore

• Passare il rullo compressore sul chiusino

• Subito dopo la spianatura, liberare la testata lungo il bordo del

chiusino

Accessori

• Piastra d'appoggio in plastica riciclata

infrangibile e stabile

montaggio facilissimo

peso ridotto

non deperibile

Nr. 1851K

Ø 152

Ø 119

Ø 106

Ø 140

Ø 200

Ø 196

Ø 157

Coperchio

Testata

Vite di

bloccaggio

Chiusino

Nr. 2051K

Nr. 1950K

Ø 145

Ø 190

Ø 270

ovale 379/273

ovale 342/237

ovale 317/210

Codice

adatto a chiusini secondo

Peso

3481

Saracinesche DIN 4056 e

valvole di presa DIN 4057

0,6

3482

Idranti sotto-suolo DIN 4055

2,0

ovale 328/220

ovale 378/270

ovale 442/334

vedere pagina M 3/7

M 3/2

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 08.2015

5

0

m

i

n

.

3

4

0

/

m

a

x

.

5

3

5

3

8

m

i

n

.

2

9

5

/

m

a

x

.

4

7

0

3

4

m

i

n

.

2

7

0

/

m

a

x

.

4

2

0
