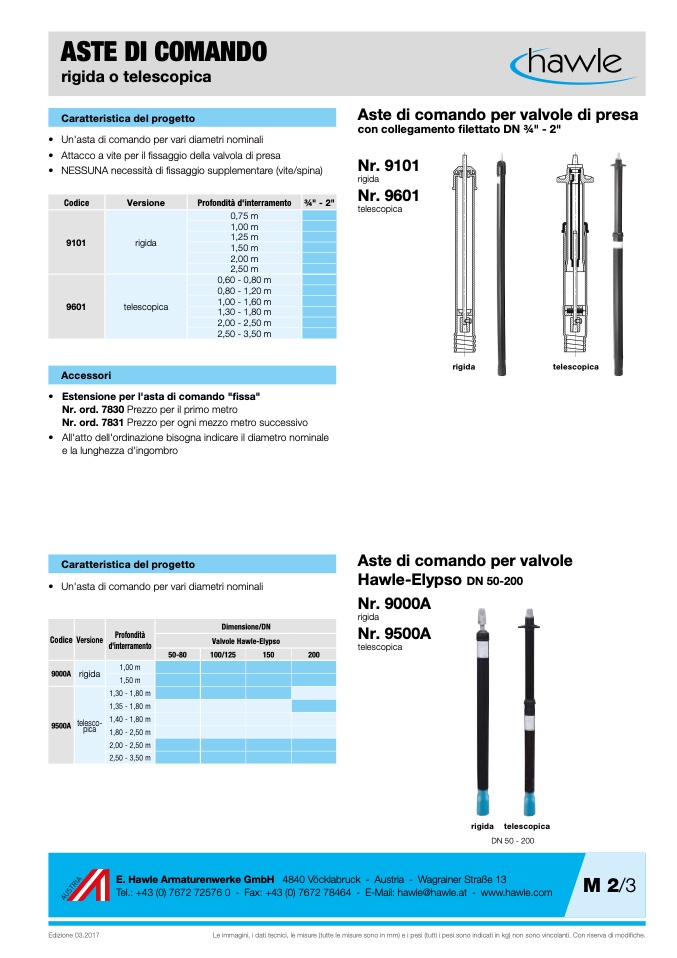

ASTE DI COMANDO

rigida o telescopica

Caratteristica del progetto

• Un'asta di comando per vari diametri nominali

• Attacco a vite per il fissaggio della valvola di presa

• NESSUNA necessità di fissaggio supplementare (vite/spina)

Aste di comando per valvole di presa

con collegamento filettato DN 3⁄4" - 2"

Codice

9101

9601

Accessori

Versione

rigida

telescopica

Profondità d'interramento

0,75 m

1,00 m

1,25 m

1,50 m

2,00 m

2,50 m

0,60 - 0,80 m

0,80 - 1,20 m

1,00 - 1,60 m

1,30 - 1,80 m

2,00 - 2,50 m

2,50 - 3,50 m

3⁄4" - 2"

Nr. 9101

rigida

Nr. 9601

telescopica

• Estensione per l'asta di comando "

fissa"

Nr. ord. 7830 Prezzo per il primo metro

Nr. ord. 7831 Prezzo per ogni mezzo metro successivo

• All'atto dell'ordinazione bisogna indicare il diametro nominale

e la lunghezza d'ingombro

Caratteristica del progetto

• Un'asta di comando per vari diametri nominali

Profondità

Dimensione/DN

Aste di comando per valvole

Hawle-Elypso DN 50-200

Codice Versione

d'interramento

50-80

Valvole Hawle-Elypso

100/125

150

200

Nr. 9000A

rigida

Nr. 9500A

telescopica

9000A rigida

9500A

telesco-

pica

1,00 m

1,50 m

1,30 - 1,80 m

1,35 - 1,80 m

1,40 - 1,80 m

1,80 - 2,50 m

2,00 - 2,50 m

2,50 - 3,50 m

Edizione 03.2017

M 2/3

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

rigida

telescopica

rigida telescopica

DN 50 - 200
