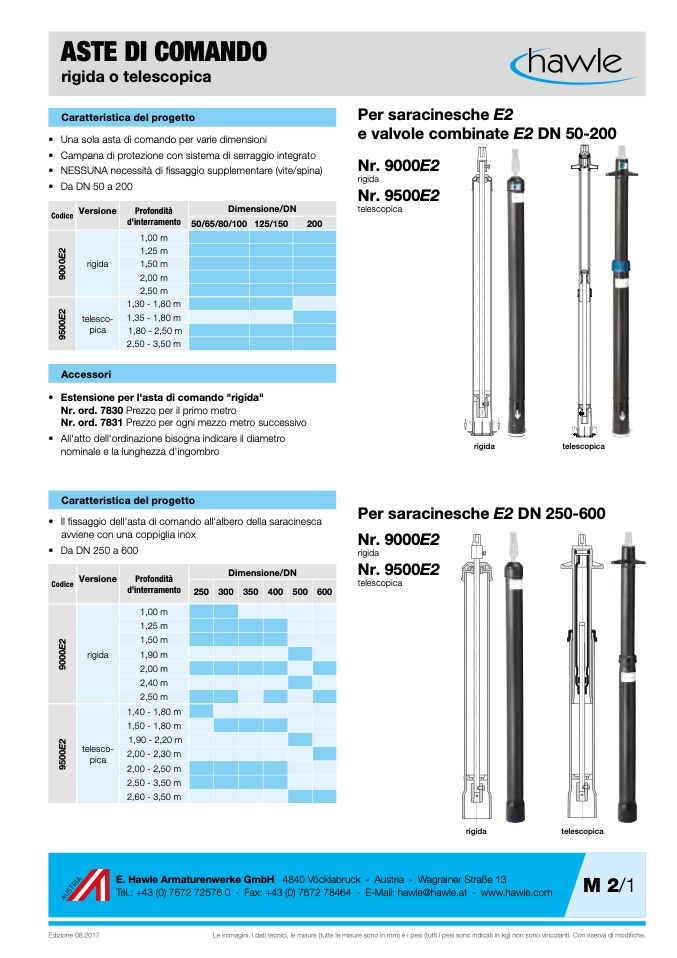

ASTE DI COMANDO

rigida o telescopica

Caratteristica del progetto

• Una sola asta di comando per varie dimensioni

• Campana di protezione con sistema di serraggio integrato

• NESSUNA necessità di fissaggio supplementare (vite/spina)

• DaDN50a200

Per saracinesche E2

e valvole combinate E2 DN 50-200

Codice

Versione

rigida

telesco-

pica

Accessori

Profondità

Dimensione/DN

d'interramento 50/65/80/100 125/150

200

1,00 m

1,25 m

1,50 m

2,00 m

2,50 m

1,30 - 1,80 m

1,35 - 1,80 m

1,80 - 2,50 m

2,50 - 3,50 m

Nr. 9000E2

rigida

Nr. 9500E2

telescopica

• Estensione per l'asta di comando "rigida"

Nr. ord. 7830 Prezzo per il primo metro

Nr. ord. 7831 Prezzo per ogni mezzo metro successivo

• All'atto dell'ordinazione bisogna indicare il diametro

nominale e la lunghezza d'ingombro

Caratteristica del progetto

• Il fissaggio dell'asta di comando all'albero della saracinesca

avviene con una coppiglia inox

rigida

telescopica

• DaDN250a600

Per saracinesche E2 DN 250-600

Nr. 9000E2

Codice

Versione

rigida

telesco-

pica

Profondità

d'interramento

1,00 m

1,25 m

1,50 m

1,90 m

2,00 m

2,40 m

2,50 m

1,40 - 1,80 m

1,50 - 1,80 m

1,90 - 2,20 m

2,00 - 2,30 m

2,00 - 2,50 m

2,50 - 3,50 m

2,60 - 3,50 m

Dimensione/DN

250 300 350 400 500 600

rigida

Nr. 9500E2

telescopica

9

5

0

0

E

2

9

0

0

0

E

2

9

5

0

0

E

2

9

0

0

0

E

2
