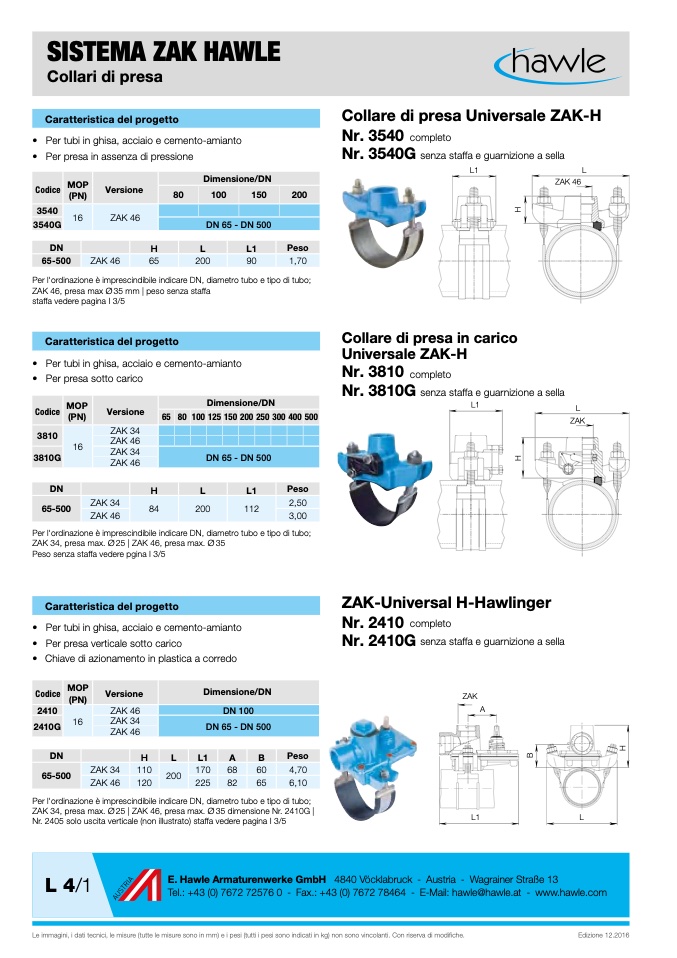

SISTEMA ZAK HAWLE
Collari di presa
Caratteristica del progetto
• Per tubi in ghisa, acciaio e cemento-amianto
• Per presa in assenza di pressione
Collare di presa Universale ZAK-H
Nr. 3540
completo
Nr. 3540G
senza staffa e guarnizione a sella
L1
L
ZAK 46
MOP
Codice
(PN)
Versione
ZAK 46
ZAK 46
80
Dimensione/DN
100
150
200
3540
3540G
DN
65-500
16
DN 65 - DN 500
H
L
L1
Peso
65
200
90
1,70
Per l'ordinazione è imprescindibile indicare DN, diametro tubo e tipo di tubo;
ZAK 46, presa max Ø 35 mm | peso senza staffa
staffa vedere pagina I 3/5
Caratteristica del progetto
• Per tubi in ghisa, acciaio e cemento-amianto
• Per presa sotto carico
Collare di presa in carico
Universale ZAK-H
Nr. 3810
completo
Nr. 3810G
senza staffa e guarnizione a sella
Codice
MOP
(PN)
3810
3810G
DN
65-500
Versione
ZAK 34
ZAK 46
ZAK 34
ZAK 46
ZAK 34
ZAK 46
Dimensione/DN
65 80 100 125 150 200 250 300 400 500
DN 65 - DN 500
H
L
L1
Peso
84
200
112
2,50
L1
L
ZAK
16
Per l'ordinazione è imprescindibile indicare DN, diametro tubo e tipo di tubo;
ZAK 34, presa max. Ø 25 | ZAK 46, presa max. Ø 35
Peso senza staffa vedere pgina I 3/5
Caratteristica del progetto
• Per tubi in ghisa, acciaio e cemento-amianto
• Per presa verticale sotto carico
• Chiave di azionamento in plastica a corredo
ZAK-Universal H-Hawlinger
Nr. 2410
completo
Nr. 2410G
senza staffa e guarnizione a sella
ZAK
A
Codice
MOP
(PN)
Versione
ZAK 46
ZAK 34
ZAK 46
Dimensione/DN
DN 100
DN 65 - DN 500
2410
2410G
DN
65-500
16
B
H
H
H
ZAK 34
ZAK 46
H
L
L1
A
B
Peso
110
200
170
68
60
4,70
120
225
82
65
6,10
Per l'ordinazione è imprescindibile indicare DN, diametro tubo e tipo di tubo;
ZAK 34, presa max. Ø 25 | ZAK 46, presa max. Ø 35 dimensione Nr. 2410G |
Nr. 2405 solo uscita verticale (non illustrato) staffa vedere pagina I 3/5
3,00
L1
L
4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
E. Hawle Armaturenwerke GmbH
L 4/1
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
Edizione 12.2016
