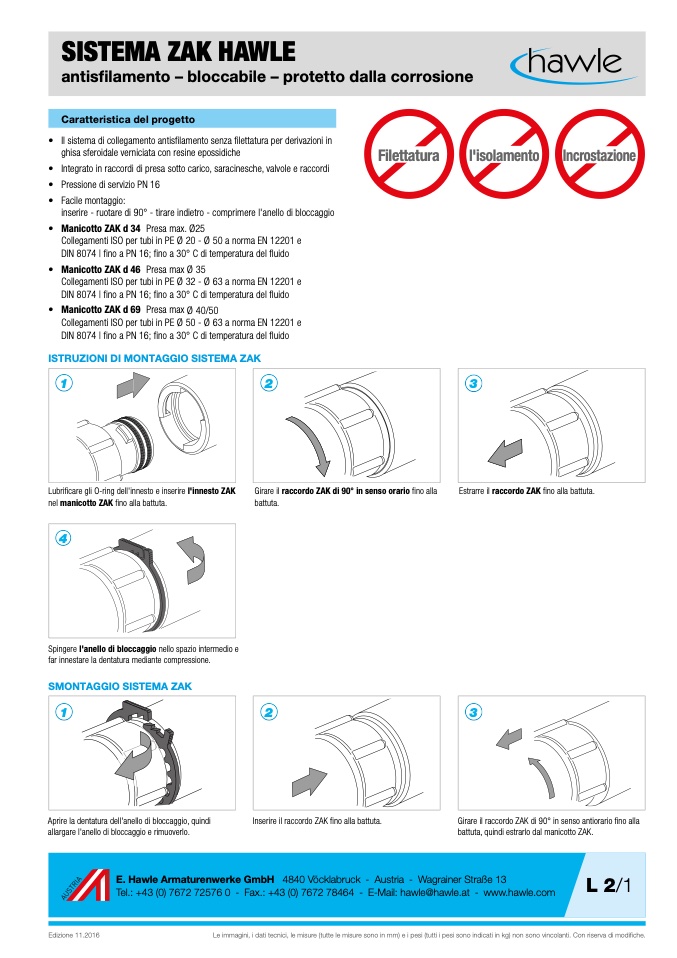

SISTEMA ZAK HAWLE

antisfilamento – bloccabile – protetto dalla corrosione

Caratteristica del progetto

• Il sistema di collegamento antisfilamento senza filettatura per derivazioni in

ghisa sferoidale verniciata con resine epossidiche

• Integrato in raccordi di presa sotto carico, saracinesche, valvole e raccordi

• Pressione di servizio PN 16

• Facile montaggio:

inserire - ruotare di 90° - tirare indietro - comprimere l'anello di bloccaggio

• Manicotto ZAK d 34 Presa max. Ø25

Collegamenti ISO per tubi in PE Ø 20 - Ø 50 a norma EN 12201 e

DIN 8074 | fino a PN 16; fino a 30° C di temperatura del fluido

• Manicotto ZAK d 46 Presa max Ø 35

Collegamenti ISO per tubi in PE Ø 32 - Ø 63 a norma EN 12201 e

DIN 8074 | fino a PN 16; fino a 30° C di temperatura del fluido

• Manicotto ZAK d 69 Presa max Ø 40/50

Collegamenti ISO per tubi in PE Ø 50 - Ø 63 a norma EN 12201 e

DIN 8074 | fino a PN 16; fino a 30° C di temperatura del fluido

ISTRUZIONI DI MONTAGGIO SISTEMA ZAK

Filettatura

l'isolamento

Incrostazione

1

2

3

Lubrificare gli O-ring dell'innesto e inserire l'innesto ZAK

nel manicotto ZAK fino alla battuta.

4

Spingere l'anello di bloccaggio nello spazio intermedio e

far innestare la dentatura mediante compressione.

SMONTAGGIO SISTEMA ZAK

Girare il raccordo ZAK di 90° in senso orario fino alla

battuta.

Estrarre il raccordo ZAK fino alla battuta.

1

2

3

Aprire la dentatura dell'anello di bloccaggio, quindi

Inserire il raccordo ZAK fino alla battuta.

Girare il raccordo ZAK di 90° in senso antiorario fino alla

allargare l'anello di bloccaggio e rimuoverlo.

battuta, quindi estrarlo dal manicotto ZAK.

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

L 2/1

Edizione 11.2016

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
