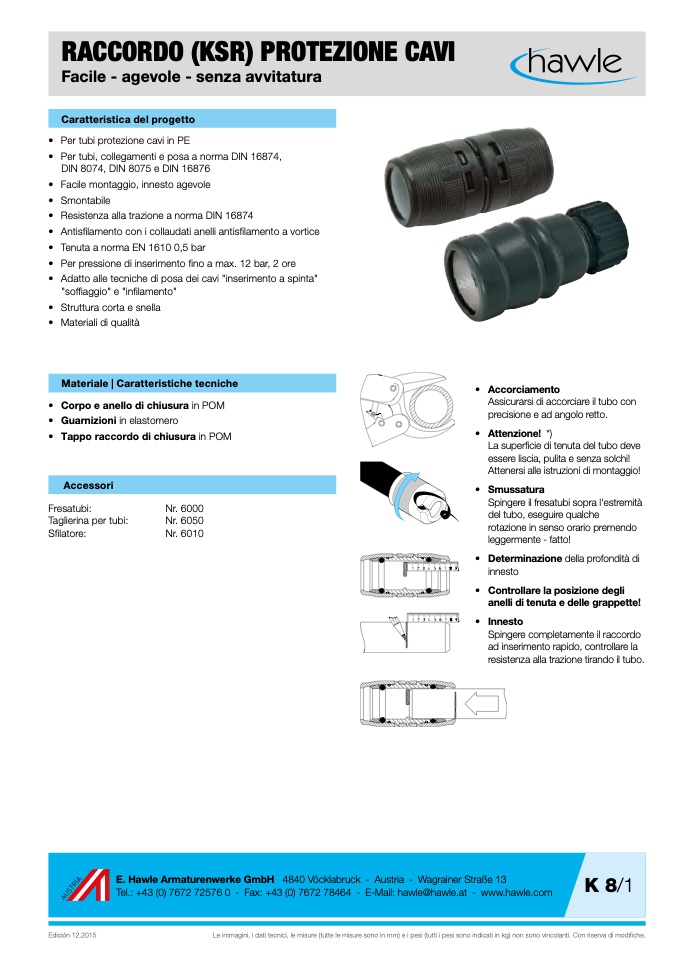

RACCORDO (KSR) PROTEZIONE CAVI

Facile - agevole - senza avvitatura

Caratteristica del progetto

• Per tubi protezione cavi in PE

• Per tubi, collegamenti e posa a norma DIN 16874,

DIN 8074, DIN 8075 e DIN 16876

• Facile montaggio, innesto agevole

• Smontabile

• Resistenza alla trazione a norma DIN 16874

• Antisfilamento con i collaudati anelli antisfilamento a vortice

• Tenuta a norma EN 1610 0,5 bar

• Per pressione di inserimento fino a max. 12 bar, 2 ore

• Adatto alle tecniche di posa dei cavi "inserimento a spinta"

"soffiaggio" e "infilamento"

• Struttura corta e snella

• Materiali di qualità

Materiale | Caratteristiche tecniche

• Corpo e anello di chiusura in POM

• Guarnizioni in elastomero

• Tappo raccordo di chiusura in POM

• Accorciamento

Assicurarsi di accorciare il tubo con

precisione e ad angolo retto.

• Attenzione! *)

La superficie di tenuta del tubo deve

essere liscia, pulita e senza solchi!

Attenersi alle istruzioni di montaggio!

• Smussatura

Spingere il fresatubi sopra l'estremità

del tubo, eseguire qualche

rotazione in senso orario premendo

leggermente - fatto!

• Determinazione della profondità di

innesto

• Controllare la posizione degli

anelli di tenuta e delle grappette!

• Innesto

Spingere completamente il raccordo

ad inserimento rapido, controllare la

resistenza alla trazione tirando il tubo.

Accessori

Fresatubi:

Taglierina per tubi:

Sfilatore:

Nr. 6000

Nr. 6050

Nr. 6010

Edición 12.2015

K 8/1

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
