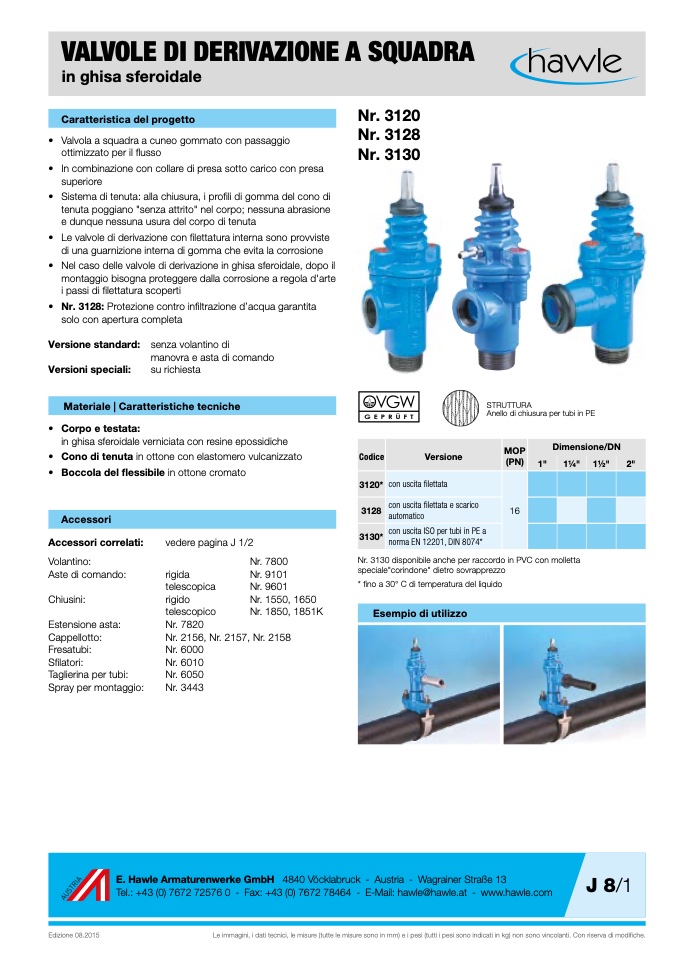

VALVOLE DI DERIVAZIONE A SQUADRA

in ghisa sferoidale

Caratteristica del progetto

• Valvola a squadra a cuneo gommato con passaggio

ottimizzato per il flusso

• In combinazione con collare di presa sotto carico con presa

superiore

• Sistema di tenuta: alla chiusura, i profili di gomma del cono di

tenuta poggiano "senza attrito" nel corpo; nessuna abrasione

e dunque nessuna usura del corpo di tenuta

• Le valvole di derivazione con filettatura interna sono provviste

di una guarnizione interna di gomma che evita la corrosione

Nr. 3120

Nr. 3128

Nr. 3130

• Nel caso delle valvole di derivazione in ghisa sferoidale, dopo il

montaggio bisogna proteggere dalla corrosione a regola d'arte

i passi di filettatura scoperti

• Nr. 3128: Protezione contro infiltrazione d’acqua garantita

solo con apertura completa

Versione standard: senza volantino di

manovra e asta di comando

Versioni speciali:

su richiesta

Materiale | Caratteristiche tecniche

• Corpo e testata:

in ghisa sferoidale verniciata con resine epossidiche

• Cono di tenuta in ottone con elastomero vulcanizzato

• Boccola del flessibile in ottone cromato

STRUTTURA

Anello di chiusura per tubi in PE

Codice

Versione

MOP

(PN)

Dimensione/DN

1"

11⁄4"

11⁄2"

2"

3120*

con uscita filettata

16

3128

con uscita filettata e scarico

automatico

3130*

con uscita ISO per tubi in PE a

norma EN 12201, DIN 8074*

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

Estensione asta:

Cappellotto:

Fresatubi:

Sfilatori:

Taglierina per tubi:

Spray per montaggio:

vedere pagina J 1/2

Nr. 7800

Nr. 3130 disponibile anche per raccordo in PVC con molletta

speciale"corindone" dietro sovrapprezzo

* fino a 30° C di temperatura del liquido

Esempio di utilizzo

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 6000

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

Nr. 6010

Nr. 6050

Nr. 3443

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 8/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
