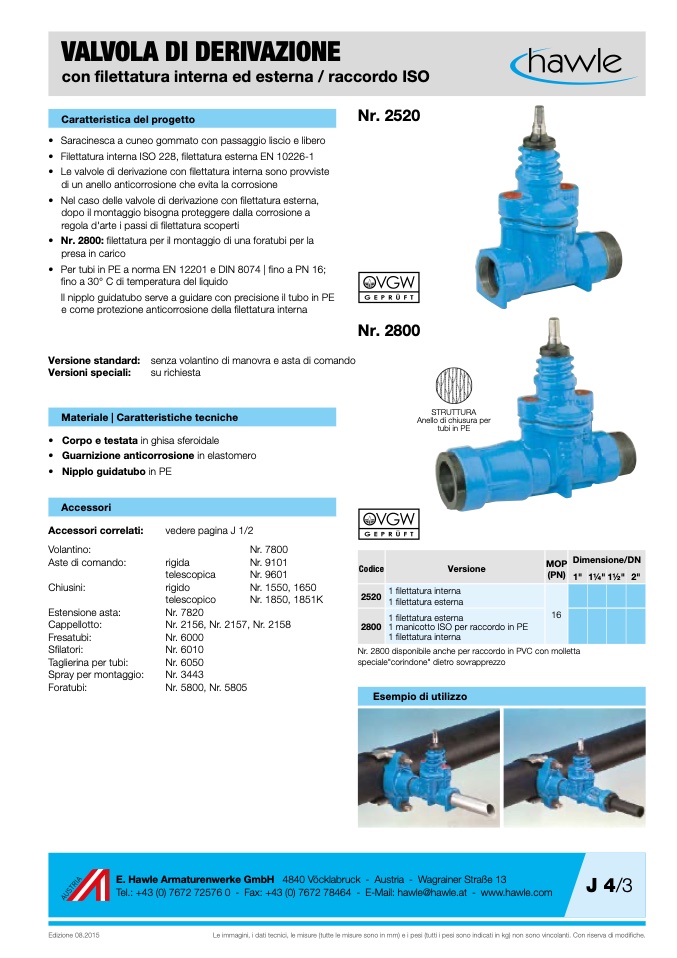

VALVOLA DI DERIVAZIONE

con filettatura interna ed esterna / raccordo ISO

Caratteristica del progetto

• Saracinesca a cuneo gommato con passaggio liscio e libero

• Filettatura interna ISO 228, filettatura esterna EN 10226-1

• Le valvole di derivazione con filettatura interna sono provviste

di un anello anticorrosione che evita la corrosione

• Nel caso delle valvole di derivazione con filettatura esterna,

dopo il montaggio bisogna proteggere dalla corrosione a

regola d'arte i passi di filettatura scoperti

• Nr. 2800: filettatura per il montaggio di una foratubi per la

presa in carico

• PertubiinPEanormaEN12201eDIN8074|finoaPN16;

fino a 30° C di temperatura del liquido

Nr. 2520

Il nipplo guidatubo serve a guidare con precisione il tubo in PE

e come protezione anticorrosione della filettatura interna

Nr. 2800

Versione standard: senza volantino di manovra e asta di comando

Versioni speciali:

su richiesta

Materiale | Caratteristiche tecniche

• Corpo e testata in ghisa sferoidale

• Guarnizione anticorrosione in elastomero

• Nipplo guidatubo in PE

STRUTTURA

Anello di chiusura per

tubi in PE

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

Estensione asta:

Cappellotto:

Fresatubi:

Sfilatori:

Taglierina per tubi:

Spray per montaggio:

Foratubi:

vedere pagina J 1/2

Nr. 7800

Codice

Versione

MOP

(PN)

Dimensione/DN

1"

11⁄4"

11⁄2"

2"

2520

1 filettatura interna

1 filettatura esterna

16

2800

1 filettatura esterna

1 manicotto ISO per raccordo in PE

1 filettatura interna

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 6000

Nr. 6010

Nr. 6050

Nr. 3443

Nr. 5800, Nr. 5805

Nr. 2800 disponibile anche per raccordo in PVC con molletta

speciale"corindone" dietro sovrapprezzo

Esempio di utilizzo

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 4/3

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
