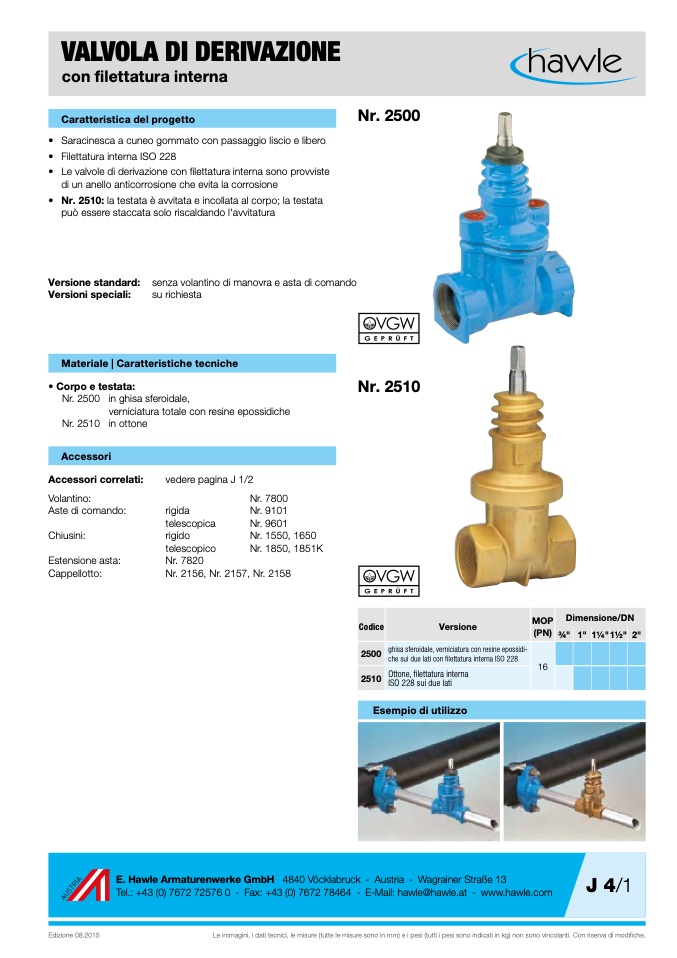

VALVOLA DI DERIVAZIONE

con filettatura interna

Caratteristica del progetto

• Saracinesca a cuneo gommato con passaggio liscio e libero

• Filettatura interna ISO 228

• Le valvole di derivazione con filettatura interna sono provviste

di un anello anticorrosione che evita la corrosione

• Nr. 2510: la testata è avvitata e incollata al corpo; la testata

può essere staccata solo riscaldando l'avvitatura

Nr. 2500

Versione standard: senza volantino di manovra e asta di comando

Versioni speciali:

su richiesta

Materiale | Caratteristiche tecniche

• Corpo e testata:

Nr. 2500 in ghisa sferoidale,

verniciatura totale con resine epossidiche

Nr. 2510 in ottone

Nr. 2510

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

Estensione asta:

Cappellotto:

vedere pagina J 1/2

Nr. 7800

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

Codice

Versione

MOP

(PN)

Dimensione/DN

3⁄4"

1"

11⁄4"

11⁄2"

2"

2500

ghisa sferoidale, verniciatura con resine epossidi-

che sui due lati con filettatura interna ISO 228

16

2510

Ottone, filettatura interna

ISO 228 sui due lati

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Esempio di utilizzo
