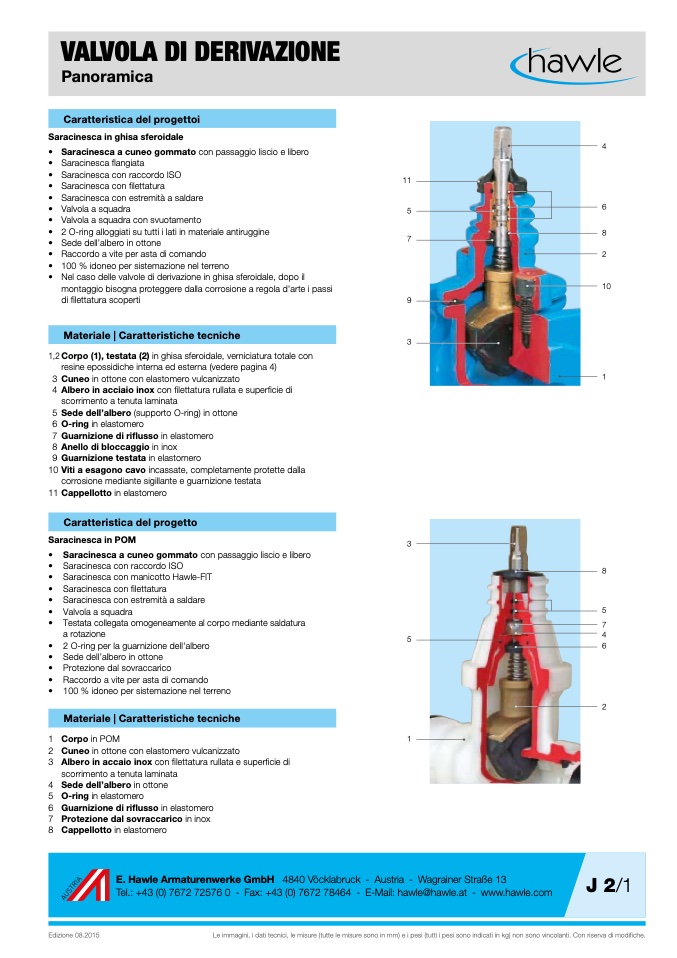

VALVOLA DI DERIVAZIONE

Panoramica

Caratteristica del progettoi

Saracinesca in ghisa sferoidale

• Saracinesca a cuneo gommato con passaggio liscio e libero

• Saracinesca flangiata

• Saracinesca con raccordo ISO

• Saracinesca con filettatura

4

11

5

• Raccordo a vite per asta di comando

2

• 100 % idoneo per sistemazione nel terreno

• Saracinesca con estremità a saldare

• Valvola a squadra

• Valvola a squadra con svuotamento

• 2 O-ring alloggiati su tutti i lati in materiale antiruggine

7

8

• Sede dell’albero in ottone

6

• Nel caso delle valvole di derivazione in ghisa sferoidale, dopo il

montaggio bisogna proteggere dalla corrosione a regola d'arte i passi

di filettatura scoperti

9

10

1

Materiale | Caratteristiche tecniche

1,2 Corpo (1), testata (2) in ghisa sferoidale, verniciatura totale con

resine epossidiche interna ed esterna (vedere pagina 4)

3 Cuneo in ottone con elastomero vulcanizzato

4 Albero in acciaio inox con filettatura rullata e superficie di

scorrimento a tenuta laminata

5 Sede dell’albero (supporto O-ring) in ottone

6 O-ring in elastomero

7 Guarnizione di riflusso in elastomero

8 Anello di bloccaggio in inox

9 Guarnizione testata in elastomero

10 Viti a esagono cavo incassate, completamente protette dalla

corrosione mediante sigillante e guarnizione testata

11 Cappellotto in elastomero

Caratteristica del progetto

Saracinesca in POM

• Saracinesca a cuneo gommato con passaggio liscio e libero

• Saracinesca con raccordo ISO

• Saracinesca con manicotto Hawle-FIT

• Saracinesca con filettatura

3

3

8

• Saracinesca con estremità a saldare

• Valvola a squadra

5

• Testata collegata omogeneamente al corpo mediante saldatura

a rotazione

5

4

• 2 O-ring per la guarnizione dell'albero

• Sede dell’albero in ottone

• Protezione dal sovraccarico

• Raccordo a vite per asta di comando

• 100 % idoneo per sistemazione nel terreno

Materiale | Caratteristiche tecniche

1 Corpo in POM

1

2 Cuneo in ottone con elastomero vulcanizzato

3 Albero in accaio inox con filettatura rullata e superficie di

scorrimento a tenuta laminata

4 Sede dell’albero in ottone

5 O-ring in elastomero

6 Guarnizione di riflusso in elastomero

7 Protezione dal sovraccarico in inox

8 Cappellotto in elastomero

7

6

2

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 2/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
