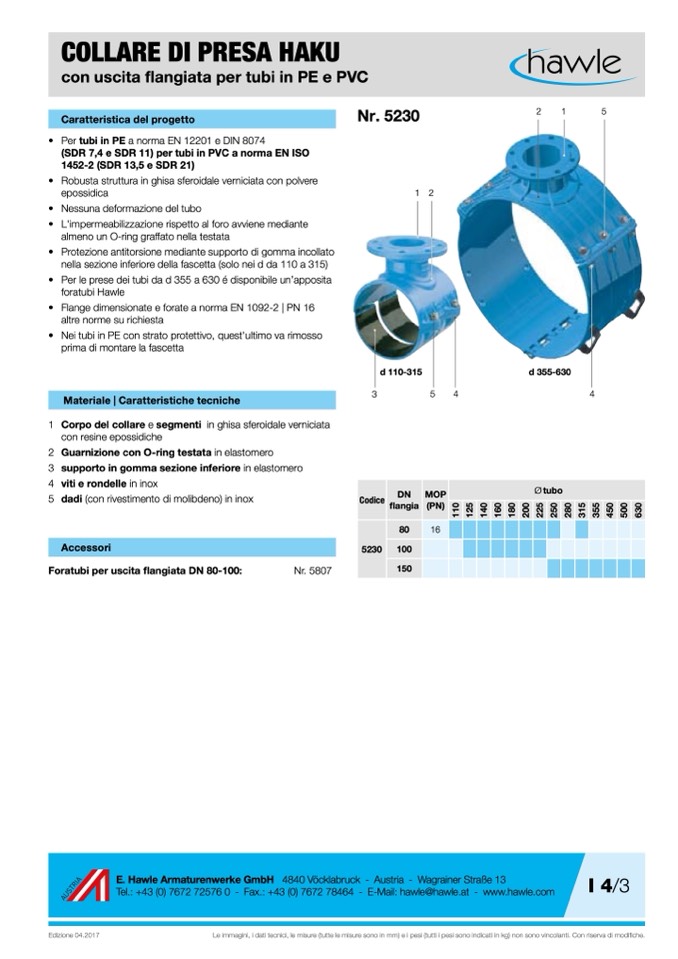

COLLARE DI PRESA HAKU

con uscita flangiata per tubi in PE e PVC

Caratteristica del progetto

• Per tubi in PE a norma EN 12201 e DIN 8074

(SDR 7,4 e SDR 11) per tubi in PVC a norma EN ISO

1452-2 (SDR 13,5 e SDR 21)

• Robusta struttura in ghisa sferoidale verniciata con polvere

epossidica

• Nessuna deformazione del tubo

• L'impermeabilizzazione rispetto al foro avviene mediante

almeno un O-ring graffato nella testata

Nr. 5230

1 2

2

1

5

• Protezione antitorsione mediante supporto di gomma incollato

nella sezione inferiore della fascetta (solo nei d da 110 a 315)

• Per le prese dei tubi da d 355 a 630 é disponibile un’apposita

foratubi Hawle

• Flange dimensionate e forate a norma EN 1092-2 | PN 16

altre norme su richiesta

• Nei tubi in PE con strato protettivo, quest'ultimo va rimosso

prima di montare la fascetta

Materiale | Caratteristiche tecniche

1 Corpo del collare e segmenti in ghisa sferoidale verniciata

con resine epossidiche

2 Guarnizione con O-ring testata in elastomero

3 supporto in gomma sezione inferiore in elastomero

4 viti e rondelle in inox

5 dadi (con rivestimento di molibdeno) in inox

Accessori

Foratubi per uscita flangiata DN 80-100:

Nr. 5807

d 110-315

d 355-630

3

5

4

4

Codice

5230

DN

flangia

80

MOP

(PN)

16

Ø tubo

100

150

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

I 4/3

Edizione 04.2017

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

1

1

0

1

2

5

1

4

0

1

6

0

1

8

0

2

0

0

2

2

5

2

5

0

2

8

0

3

1

5

3

5

5

4

5

0

5

0

0

6

3

0
