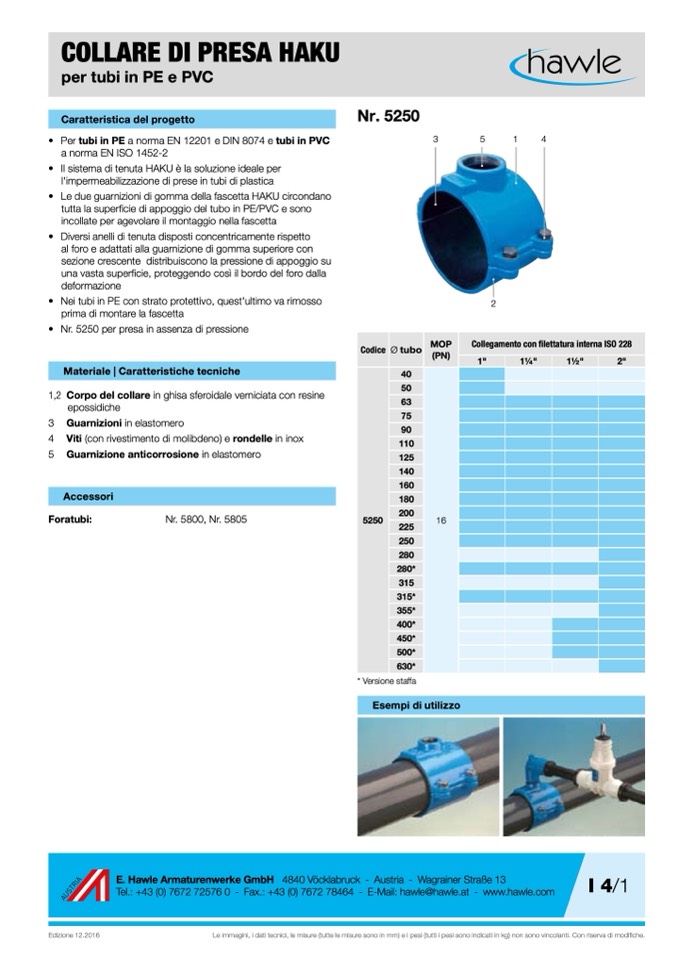

COLLARE DI PRESA HAKU

per tubi in PE e PVC

Caratteristica del progetto

• Per tubi in PE a norma EN 12201 e DIN 8074 e tubi in PVC

a norma EN ISO 1452-2

• Il sistema di tenuta HAKU è la soluzione ideale per

l'impermeabilizzazione di prese in tubi di plastica

• Le due guarnizioni di gomma della fascetta HAKU circondano

tutta la superficie di appoggio del tubo in PE/PVC e sono

incollate per agevolare il montaggio nella fascetta

• Diversi anelli di tenuta disposti concentricamente rispetto

al foro e adattati alla guarnizione di gomma superiore con

sezione crescente distribuiscono la pressione di appoggio su

una vasta superficie, proteggendo così il bordo del foro dalla

deformazione

• Nei tubi in PE con strato protettivo, quest'ultimo va rimosso

prima di montare la fascetta

• Nr. 5250 per presa in assenza di pressione

Materiale | Caratteristiche tecniche

1,2 Corpo del collare in ghisa sferoidale verniciata con resine

epossidiche

Nr. 5250

3

5

1

4

2

Codice

Ø tubo

MOP

(PN)

Collegamento con filettatura interna ISO 228

1"

11⁄4"

11⁄2"

2"

5250

40

16

50

63

75

90

110

125

140

160

180

200

225

250

280

280*

315

315*

355*

400*

450*

500*

630*

Guarnizioni in elastomero

Viti (con rivestimento di molibdeno) e rondelle in inox

Guarnizione anticorrosione in elastomero

Accessori

Foratubi:

Nr. 5800, Nr. 5805

3

4

5

* Versione staffa

Esempi di utilizzo

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

I 4/1

Edizione 12.2016

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
