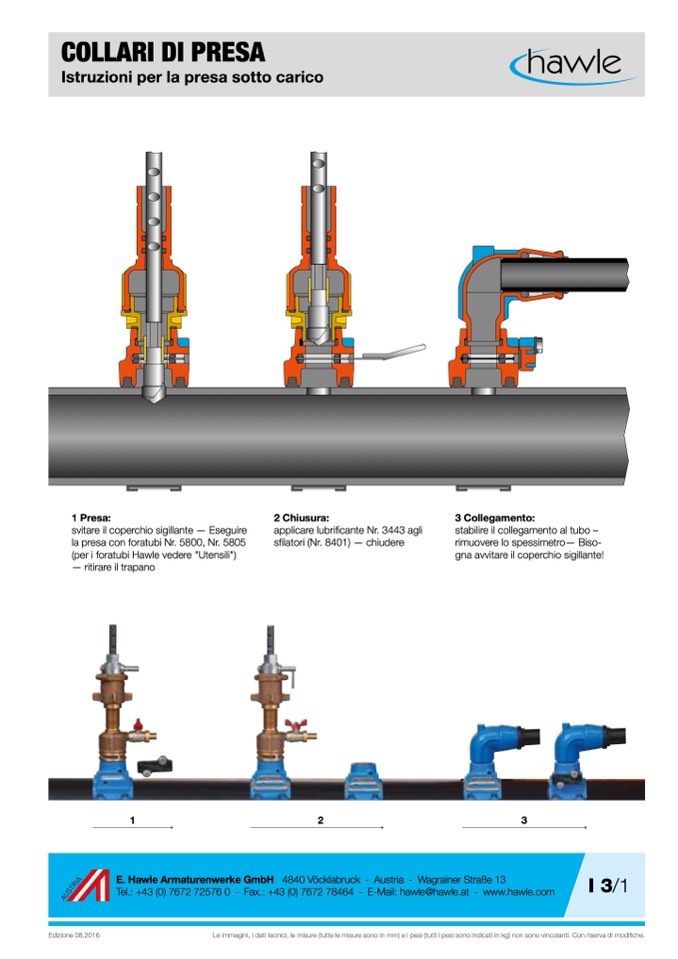

COLLARI DI PRESA

Istruzioni per la presa sotto carico

1 Presa:

svitare il coperchio sigillante — Eseguire

la presa con foratubi Nr. 5800, Nr. 5805

(per i foratubi Hawle vedere "Utensili")

— ritirare il trapano

2 Chiusura:

applicare lubrificante Nr. 3443 agli

sfilatori (Nr. 8401) — chiudere

3 Collegamento:

stabilire il collegamento al tubo –

rimuovere lo spessimetro— Biso-

gna avvitare il coperchio sigillante!

1

2

3

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

I 3/1

Edizione 08.2016

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
