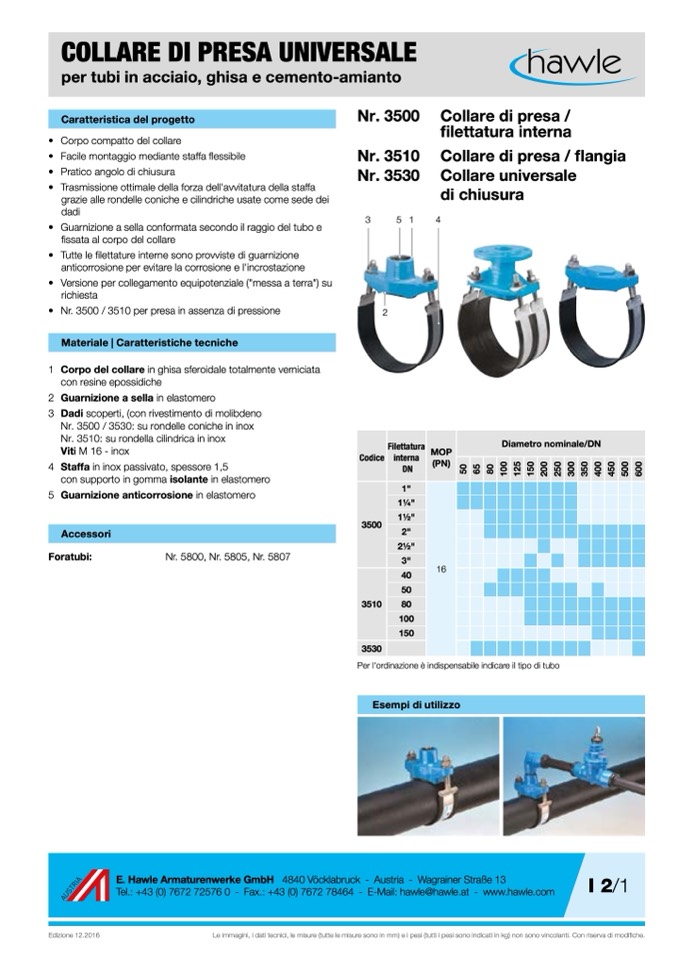

COLLARE DI PRESA UNIVERSALE
per tubi in acciaio, ghisa e cemento-amianto
Caratteristica del progetto
• Corpo compatto del collare
• Facile montaggio mediante staffa
flessibile
• Pratico angolo di chiusura
• Trasmissione ottimale della forza dell'avvitatura della staffa
grazie alle rondelle coniche e cilindriche usate come sede dei
dadi
• Guarnizione a sella conformata secondo il raggio del tubo e
fissata al corpo del collare
• Tutte le filettature interne sono provviste di guarnizione
anticorrosione per evitare la corrosione e l'incrostazione
• Versione per collegamento equipotenziale ("messa a terra") su
richiesta
Nr. 3500
Nr. 3510
Nr. 3530
Collare di presa /
filettatura interna
Collare di presa / flangia
Collare universale
di chiusura
3
5
1
4
• Nr. 3500 / 3510 per presa in assenza di pressione
2
Materiale | Caratteristiche tecniche
1 Corpo del collare in ghisa sferoidale totalmente verniciata
con resine epossidiche
2 Guarnizione a sella in elastomero
3 Dadi scoperti, (con rivestimento di molibdeno
Nr. 3500 / 3530: su rondelle coniche in inox
Nr. 3510: su rondella cilindrica in inox
Viti M 16 - inox
4 Staffa in inox passivato, spessore 1,5
con supporto in gomma isolante in elastomero
5 Guarnizione anticorrosione in elastomero
Accessori
Foratubi:
Nr. 5800, Nr. 5805, Nr. 5807
Codice
3500
Filettatura
interna
DN
1"
MOP
(PN)
16
Diametro nominale/DN
11⁄4"
11⁄2"
2"
21⁄2"
3"
3510
40
50
80
100
150
3530
Per l'ordinazione è indispensabile indicare il tipo di tubo
Esempi di utilizzo
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
I 2/1
Edizione 12.2016
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
5
0
6
5
8
0
1
0
0
1
2
5
1
5
0
2
0
0
2
5
0
3
0
0
3
5
0
4
0
0
4
5
0
5
0
0
6
0
0
