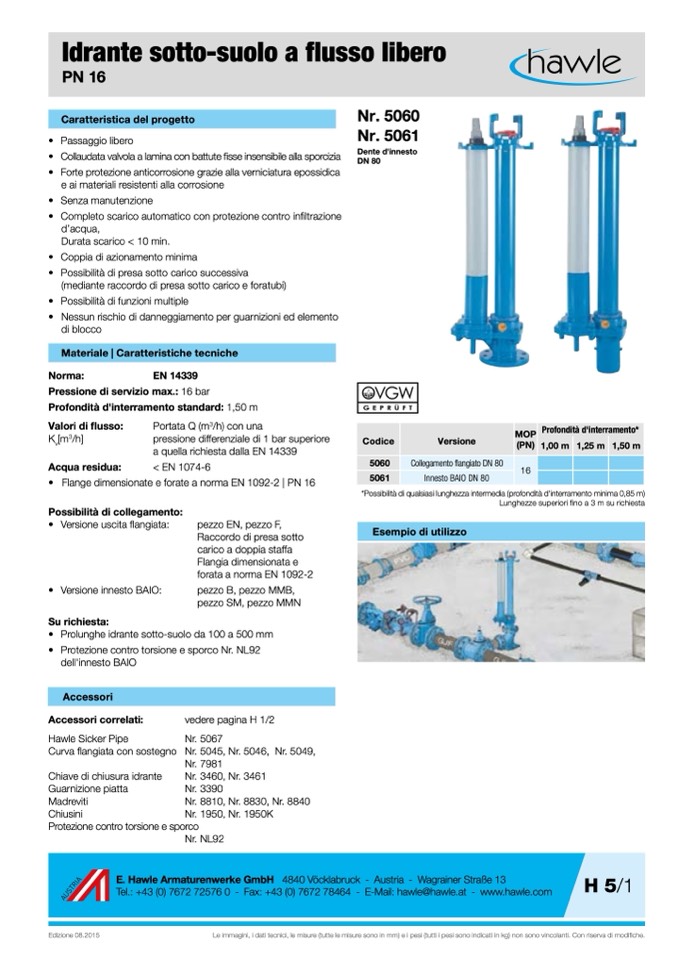

Idrante sotto-suolo a flusso libero

PN 16

Caratteristica del progetto

• Passaggio libero

Nr. 5060

Nr. 5061

Dente d'innesto

DN 80

*Possibilità di qualsiasi lunghezza intermedia (profondità d'interramento minima 0,85 m)

Lunghezze superiori fino a 3 m su richiesta

Esempio di utilizzo

• Collaudata valvola a lamina con battute fisse insensibile alla sporcizia

• Forte protezione anticorrosione grazie alla verniciatura epossidica

e ai materiali resistenti alla corrosione

• Senza manutenzione

• Completo scarico automatico con protezione contro infiltrazione

d’acqua,

Durata scarico < 10 min.

• Coppia di azionamento minima

• Possibilità di presa sotto carico successiva

(mediante raccordo di presa sotto carico e foratubi)

• Possibilità di funzioni multiple

• Nessun rischio di danneggiamento per guarnizioni ed elemento

di blocco

Materiale | Caratteristiche tecniche

Norma:

EN 14339

Pressione di servizio max.: 16 bar

Profondità d'interramento standard: 1,50 m

Valori di flusso:

K

v

[m

3

/h]

Possibilità di collegamento:

• Versione uscita flangiata:

• Versione innesto BAIO:

Su richiesta:

Portata Q (m

3

/h) con una

pressione differenziale di 1 bar superiore

a quella richiesta dalla EN 14339

< EN 1074-6

• Flange dimensionate e forate a norma EN 1092-2 | PN 16

Codice

Versione

MOP

(PN)

Profondità d'interramento*

1,00 m

1,25 m

1,50 m

5060

Collegamento flangiato DN 80

16

5061

Innesto BAIO DN 80

Acqua residua:

pezzo EN, pezzo F,

Raccordo di presa sotto

carico a doppia staffa

Flangia dimensionata e

forata a norma EN 1092-2

pezzo B, pezzo MMB,

pezzo SM, pezzo MMN

• Prolunghe idrante sotto-suolo da 100 a 500 mm

• Protezione contro torsione e sporco Nr. NL92

dell'innesto BAIO

Accessori

Accessori correlati:

Hawle Sicker Pipe

Curva flangiata con sostegno

Chiave di chiusura idrante

Guarnizione piatta

Madreviti

Chiusini

vedere pagina H 1/2

Nr. 5067

Nr. 5045, Nr. 5046, Nr. 5049,

Nr. 7981

Nr. 3460, Nr. 3461

Nr. 3390

Nr. 8810, Nr. 8830, Nr. 8840

Nr. 1950, Nr. 1950K

Protezione contro torsione e sporco

Nr. NL92

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

H 5/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
