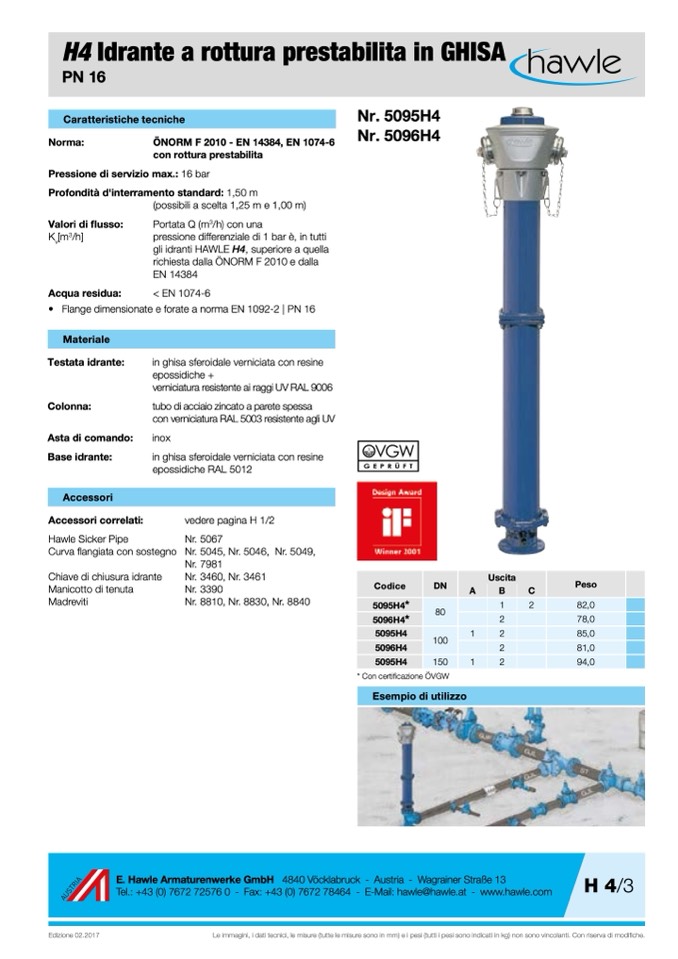

H4 Idrante a rottura prestabilita in GHISA

PN 16

Caratteristiche tecniche

Norma:

ÖNORM F 2010 - EN 14384, EN 1074-6

con rottura prestabilita

Pressione di servizio max.: 16 bar

Profondità d'interramento standard: 1,50 m

Nr. 5095H4

Nr. 5096H4

(possibili a scelta 1,25 m e 1,00 m)

Portata Q (m

3

/h) con una

pressione differenziale di 1 bar è, in tutti

gli idranti HAWLE H4, superiore a quella

richiesta dalla ÖNORM F 2010 e dalla

EN 14384

< EN 1074-6

• Flange dimensionate e forate a norma EN 1092-2 | PN 16

Valori di flusso:

K

v

[m

3

/h]

Materiale

Testata idrante:

Colonna:

Asta di comando:

Base idrante:

Accessori

Accessori correlati:

Hawle Sicker Pipe

Curva flangiata con sostegno

Chiave di chiusura idrante

Manicotto di tenuta

Madreviti

Acqua residua:

in ghisa sferoidale verniciata con resine

epossidiche +

verniciatura resistente ai raggi UV RAL 9006

tubo di acciaio zincato a parete spessa

con verniciatura RAL 5003 resistente agli UV

inox

in ghisa sferoidale verniciata con resine

epossidiche RAL 5012

vedere pagina H 1/2

Nr. 5067

Nr. 5045, Nr. 5046, Nr. 5049,

Nr. 7981

Nr. 3460, Nr. 3461

Nr. 3390

Nr. 8810, Nr. 8830, Nr. 8840

Codice

DN

Uscita

Peso

A

B

C

5095H4*

80

1

2

82,0

5096H4*

2

78,0

5095H4

100

1

2

85,0

5096H4

2

81,0

5095H4

150

1

2

94,0

* Con certificazione ÖVGW

Esempio di utilizzo

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

H 4/3

Edizione 02.2017

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
