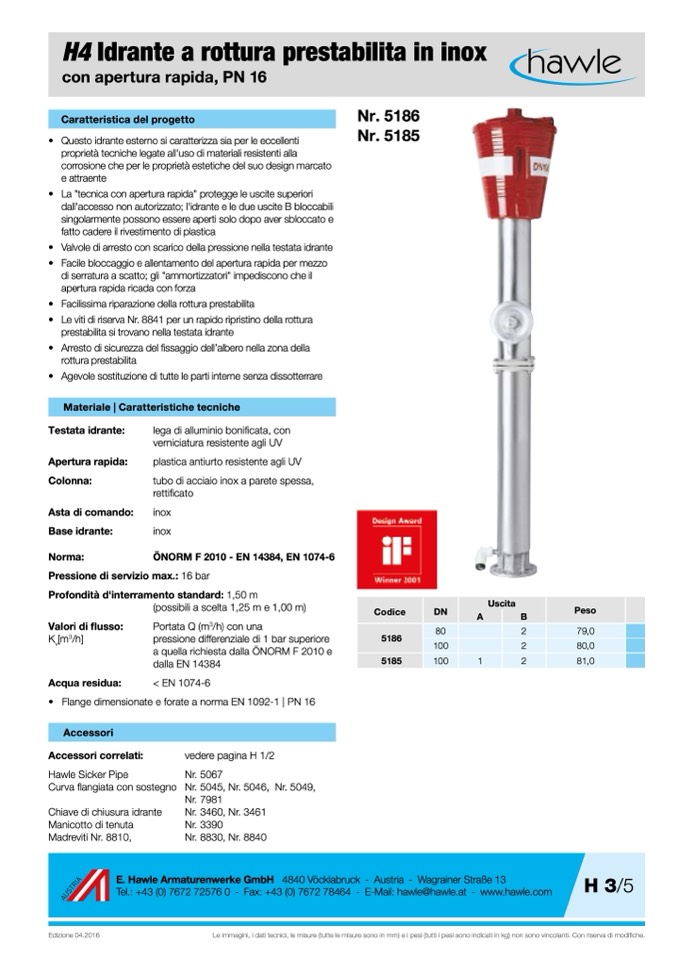

H4 Idrante a rottura prestabilita in inox

con apertura rapida, PN 16

Caratteristica del progetto

• Questo idrante esterno si caratterizza sia per le eccellenti

proprietà tecniche legate all'uso di materiali resistenti alla

corrosione che per le proprietà estetiche del suo design marcato

e attraente

Nr. 5186

Nr. 5185

• La "tecnica con apertura rapida" protegge le uscite superiori

dall'accesso non autorizzato; l'idrante e le due uscite B bloccabili

singolarmente possono essere aperti solo dopo aver sbloccato e

fatto cadere il rivestimento di plastica

• Valvole di arresto con scarico della pressione nella testata idrante

• Facile bloccaggio e allentamento del apertura rapida per mezzo

di serratura a scatto; gli "ammortizzatori" impediscono che il

apertura rapida ricada con forza

• Facilissima riparazione della rottura prestabilita

• Le viti di riserva Nr. 8841 per un rapido ripristino della rottura

prestabilita si trovano nella testata idrante

• Arresto di sicurezza del fissaggio dell’albero nella zona della

rottura prestabilita

• Agevole sostituzione di tutte le parti interne senza dissotterrare

Materiale | Caratteristiche tecniche

Testata idrante:

Apertura rapida:

Colonna:

Asta di comando:

Base idrante:

Norma:

lega di alluminio bonificata, con

verniciatura resistente agli UV

plastica antiurto resistente agli UV

tubo di acciaio inox a parete spessa,

rettificato

inox

inox

ÖNORM F 2010 - EN 14384, EN 1074-6

Pressione di servizio max.: 16 bar

Profondità d'interramento standard: 1,50 m

Codice

DN

Uscita

Peso

A

B

5186

80

2

79,0

100

2

80,0

5185

100

1

2

81,0

(possibili a scelta 1,25 m e 1,00 m)

Portata Q (m

3

/h) con una

pressione differenziale di 1 bar superiore

a quella richiesta dalla ÖNORM F 2010 e

dalla EN 14384

< EN 1074-6

• Flange dimensionate e forate a norma EN 1092-1 | PN 16

Valori di flusso:

K

v

[m

3

/h]

Accessori

Accessori correlati:

Hawle Sicker Pipe

Curva flangiata con sostegno

Chiave di chiusura idrante

Manicotto di tenuta

Madreviti Nr. 8810,

Acqua residua:

vedere pagina H 1/2

Nr. 5067

Nr. 5045, Nr. 5046, Nr. 5049,

Nr. 7981

Nr. 3460, Nr. 3461

Nr. 3390

Nr. 8830, Nr. 8840

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

H 3/5

Edizione 04.2016

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
