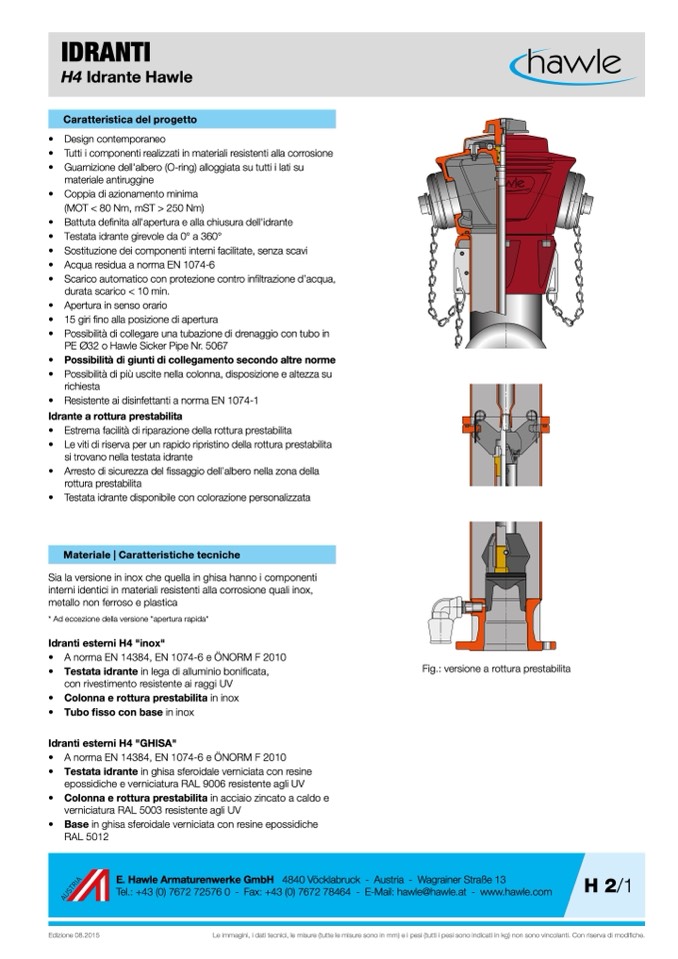

IDRANTI

H4 Idrante Hawle

Caratteristica del progetto

• Design contemporaneo

• Tutti i componenti realizzati in materiali resistenti alla corrosione

• Guarnizione dell'albero (O-ring) alloggiata su tutti i lati su

materiale antiruggine

• Coppia di azionamento minima

(MOT < 80 Nm, mST > 250 Nm)

• Battuta definita all'apertura e alla chiusura dell'idrante

• Testata idrante girevole da 0° a 360°

• Sostituzione dei componenti interni facilitate, senza scavi

• Acqua residua a norma EN 1074-6

• Scarico automatico con protezione contro infiltrazione d’acqua,

durata scarico < 10 min.

• Apertura in senso orario

• 15 giri fino alla posizione di apertura

• Possibilità di collegare una tubazione di drenaggio con tubo in

PE Ø32 o Hawle Sicker Pipe Nr. 5067

• Possibilità di giunti di collegamento secondo altre norme

• Possibilità di più uscite nella colonna, disposizione e altezza su

richiesta

• Resistente ai disinfettanti a norma EN 1074-1

Idrante a rottura prestabilita

• Estrema facilità di riparazione della rottura prestabilita

• Le viti di riserva per un rapido ripristino della rottura prestabilita

si trovano nella testata idrante

• Arresto di sicurezza del fissaggio dell’albero nella zona della

rottura prestabilita

• Testata idrante disponibile con colorazione personalizzata

Materiale | Caratteristiche tecniche

Sia la versione in inox che quella in ghisa hanno i componenti

interni identici in materiali resistenti alla corrosione quali inox,

metallo non ferroso e plastica

* Ad eccezione della versione "apertura rapida"

Idranti esterni H4 "inox"

• A norma EN 14384, EN 1074-6 e ÖNORM F 2010

• Testata idrante in lega di alluminio bonificata,

con rivestimento resistente ai raggi UV

• Colonna e rottura prestabilita in inox

• Tubo fisso con base in inox

Idranti esterni H4 "GHISA"

• A norma EN 14384, EN 1074-6 e ÖNORM F 2010

• Testata idrante in ghisa sferoidale verniciata con resine

epossidiche e verniciatura RAL 9006 resistente agli UV

• Colonna e rottura prestabilita in acciaio zincato a caldo e

verniciatura RAL 5003 resistente agli UV

• Base in ghisa sferoidale verniciata con resine epossidiche

RAL 5012

Fig.: versione a rottura prestabilita

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

H 2/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
