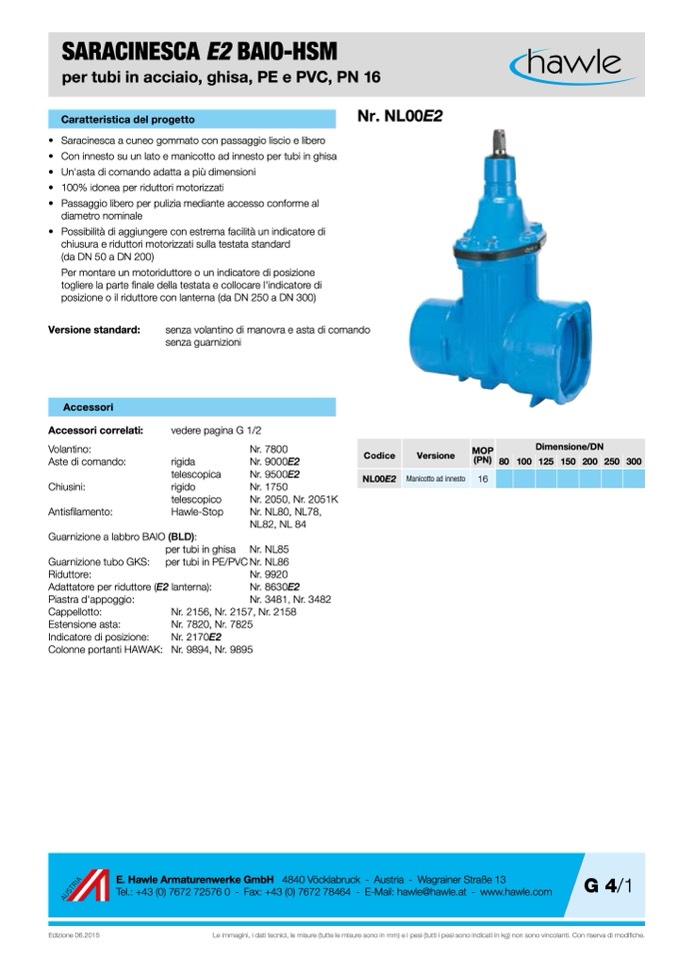

SARACINESCA E2 BAIO-HSM

per tubi in acciaio, ghisa, PE e PVC, PN 16

Caratteristica del progetto

� ��

diametro nominale

� ��

chiusura e riduttori motorizzati sulla testata standard

(da DN 50 a DN 200)

Per montare un motoriduttore o un indicatore di posizione

togliere la parte finale della testata e collocare l'indicatore di

posizione o il riduttore con lanterna (da DN 250 a DN 300)

Nr. NL00E2

Versione standard:

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

��

senza volantino di manovra e asta di comando

senza guarnizioni

vedere pagina G 1/2

Nr. 7800

Codice

Versione

MOP

(PN)

Dimensione/DN

100

125

150

200

250

300

NL00E2

Manicotto ad innesto

Guarnizione a labbro BAIO (BLD):

per tubi in ghisa

Guarnizione tubo GKS: per tubi in PE/PVC

Riduttore:

Adattatore per riduttore (E2

Piastra d'appoggio:

Cappellotto:

Estensione asta:

Indicatore di posizione:

Colonne portanti HAWAK:

lanterna):

rigida

telescopica

rigido

telescopico

��

Nr. 9000E2

Nr. 9500E2

Nr. 1750

Nr. 2050, Nr. 2051K

��

NL82, NL 84

Nr. NL85

Nr. NL86

Nr. 9920

Nr. 8630E2

Nr. 3481, Nr. 3482

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 7820, Nr. 7825

Nr. 2170E2

Nr. 9894, Nr. 9895

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

G 4/1

Edizione 06.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
