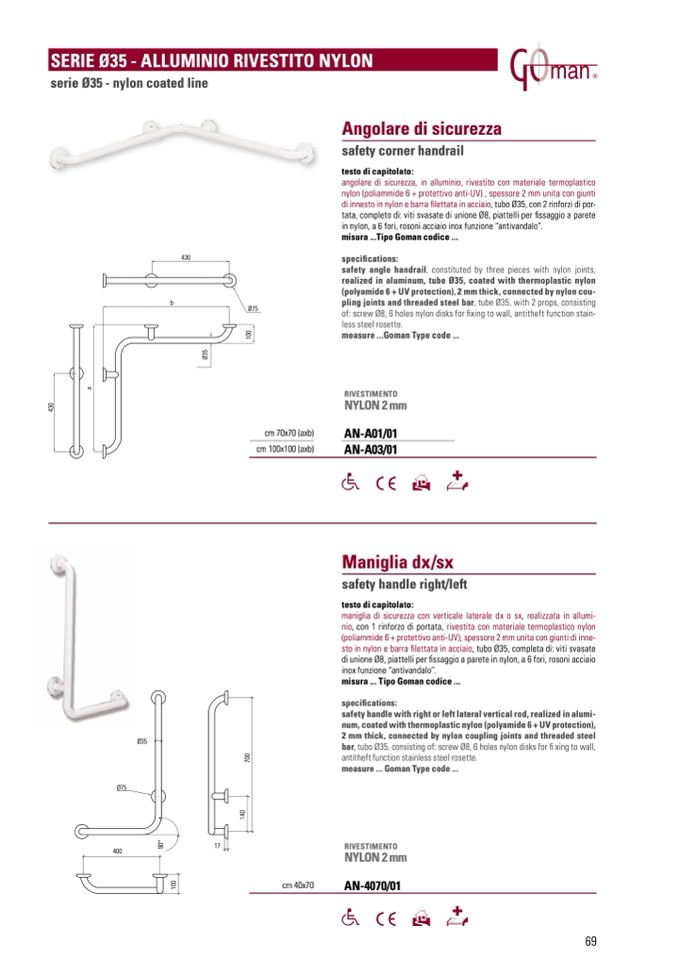

SERIE Ø35 - ALLUMINIO RIVESTITO NYLON
serie Ø35 - nylon coated line
430
Angolare di sicurezza
safety corner handrail
testo di capitolato:
angolare di sicurezza, in alluminio, rivestito con materiale termoplastico
nylon (poliammide 6 + protettivo anti-UV) , spessore 2 mm unita con giunti
di innesto in nylon e barra filettata in acciaio, tubo Ø35, con 2 rinforzi di por-
tata, completo di: viti svasate di unione Ø8, piattelli per fissaggio a parete
in nylon, a 6 fori, rosoni acciaio inox funzione “antivandalo”.
misura ...Tipo Goman codice ...
specifications:
safety angle handrail, constituted by three pieces with nylon joints,
realized in aluminum, tube Ø35, coated with thermoplastic nylon
(polyamide 6 + UV protection), 2 mm thick, connected by nylon cou-
pling joints and threaded steel bar, tube Ø35, with 2 props, consisting
of: screw Ø8, 6 holes nylon disks for fixing to wall, antitheft function stain-
less steel rosette.
measure ...Goman Type code ...
RIVESTIMENTO
NYLON 2 mm
AN-A01/01
AN-A03/01
Maniglia dx/sx
safety handle right/left
testo di capitolato:
maniglia di sicurezza con verticale laterale dx o sx, realizzata in allumi-
nio, con 1 rinforzo di portata, rivestita con materiale termoplastico nylon
(poliammide 6 + protettivo anti-UV), spessore 2 mm unita con giunti di inne-
sto in nylon e barra filettata in acciaio, tubo Ø35, completa di: viti svasate
di unione Ø8, piattelli per fissaggio a parete in nylon, a 6 fori, rosoni acciaio
inox funzione “antivandalo”.
misura ... Tipo Goman codice ...
specifications:
safety handle with right or left lateral vertical rod, realized in alumi-
num, coated with thermoplastic nylon (polyamide 6 + UV protection),
2 mm thick, connected by nylon coupling joints and threaded steel
bar, tubo Ø35, consisting of: screw Ø8, 6 holes nylon disks for fi xing to wall,
antitheft function stainless steel rosette.
measure ... Goman Type code ...
RIVESTIMENTO
NYLON 2 mm
AN-4070/01
b
Ø75
cm 70x70 (axb)
cm 100x100 (axb)
Ø35
Ø75
400
17
cm 40x70
69
9
0
°
1
0
0
1
4
0
7
0
0
1
0
0
4
3
0
a
Ø
3
5
