Ingressi d’aria e griglie di aerazione

Ingressi d’aria

Ingressi d’aria

Gamma autoregolabile: EA

Gamma igroregolabile: EHL

DESCRIZIONE

• In un sistema VMC gli ingressi d’aria servono ad immettere nell’edificio l’aria

proveniente dall’esterno

• Un ingresso d’aria è caratterizzato dal suo modulo che corrisponde alla portata d’aria

che lo attraversa con una depressione di riferimento di 20 Pa:

- ingresso d'aria autoregolabile: EA30 = 30 m

3

/h a 20 Pa,

- ingresso d'aria igroregolabile: EHL6-44 = 6-44 m

3

/h a 20 Pa, sezione equivalente

= 4-31 cm2,

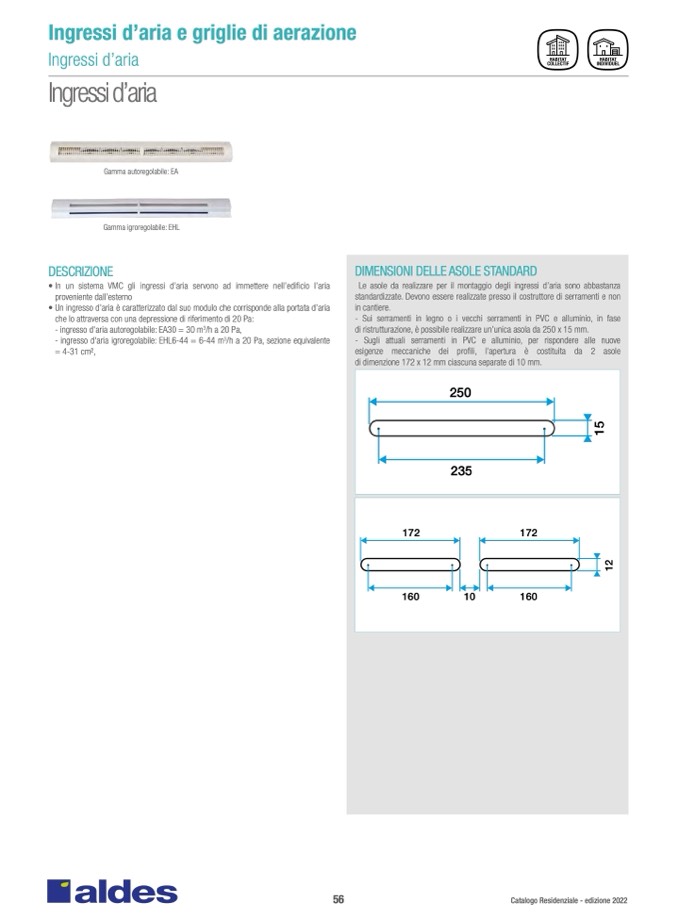

DIMENSIONI DELLE ASOLE STANDARD

Le asole da realizzare per il montaggio degli ingressi d’aria sono abbastanza

standardizzate. Devono essere realizzate presso il costruttore di serramenti e non

in cantiere.

- Sui serramenti in legno o i vecchi serramenti in PVC e alluminio, in fase

di ristrutturazione, è possibile realizzare un’unica asola da 250 x 15 mm.

- Sugli attuali serramenti in PVC e alluminio, per rispondere alle nuove

esigenze meccaniche dei profili, l’apertura è costituita da 2 asole

di dimenzione 172 x 12 mm ciascuna separate di 10 mm.

250

235

172

172

160

10

160

56

Catalogo Residenziale - edizione 2022
