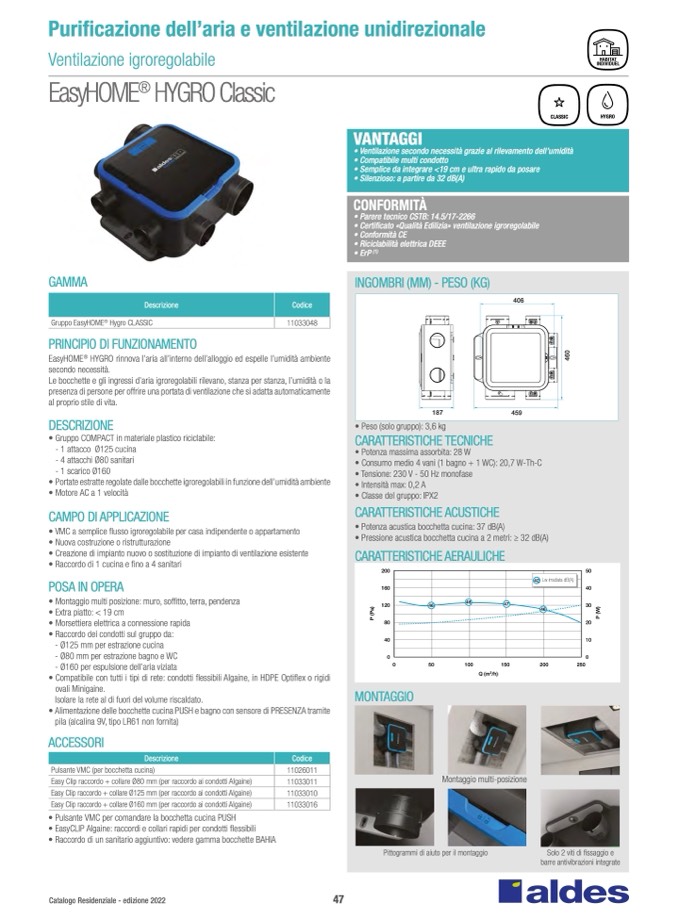

Purificazione dell’aria e ventilazione unidirezionale

Ventilazione igroregolabile

EasyHOME

®

HYGROClassic

GAMMA

Descrizione

Gruppo EasyHOME

®

Hygro CLASSIC

PRINCIPIO DI FUNZIONAMENTO

Codice

11033048

• Ventilazione secondo necessità grazie al rilevamento dell’umidità

• Compatibile multi condotto

• Semplice da integrare <19 cm e ultra rapido da posare

• Silenzioso: a partire da 32 dB(A)

CONFORMITÀ

• Parere tecnico CSTB: 14.5/17-2266

• Certificato «Qualità Edilizia» ventilazione igroregolabile

• Conformità CE

• Riciclabilità elettrica DEEE

• ErP

(1)

INGOMBRI (MM) - PESO (KG)

406

187

459

• Peso (solo gruppo): 3,6 kg

CARATTERISTICHE TECNICHE

• Potenza massima assorbita: 28 W

• Consumo medio 4 vani (1 bagno + 1 WC): 20,7 W-Th-C

• Tensione: 230 V - 50 Hz monofase

• Intensità max: 0,2 A

• Classe del gruppo: IPX2

CARATTERISTICHE ACUSTICHE

• Potenza acustica bocchetta cucina: 37 dB(A)

• Pressione acustica bocchetta cucina a 2 metri: ≥ 32 dB(A)

CARATTERISTICHE AERAULICHE

200

50

42 LwriarryaodniantaédB((A))

160

40

120

46

46

47

30

46

EasyHOME

®

HYGRO rinnova l’aria all’interno dell’alloggio ed espelle l’umidità ambiente

secondo necessità.

Le bocchette e gli ingressi d’aria igroregolabili rilevano, stanza per stanza, l’umidità o la

presenza di persone per offrire una portata di ventilazione che si adatta automaticamente

al proprio stile di vita.

DESCRIZIONE

• Gruppo COMPACT in materiale plastico riciclabile:

- 1 attacco Ø125 cucina

- 4 attacchi Ø80 sanitari

- 1 scarico Ø160

• Portate estratte regolate dalle bocchette igroregolabili in funzione dell’umidità ambiente

• Motore AC a 1 velocità

CAMPO DI APPLICAZIONE

• VMC a semplice flusso igroregolabile per casa indipendente o appartamento

• Nuova costruzione o ristrutturazione

• Creazione di impianto nuovo o sostituzione di impianto di ventilazione esistente

• Raccordo di 1 cucina e fino a 4 sanitari

POSA IN OPERA

• Montaggio multi posizione: muro, soffitto, terra, pendenza

• Extra piatto: < 19 cm

• Morsettiera elettrica a connessione rapida

• Raccordo dei condotti sul gruppo da:

- Ø125 mm per estrazione cucina

- Ø80 mm per estrazione bagno e WC

- Ø160 per espulsione dell’aria viziata

• Compatibile con tutti i tipi di rete: condotti flessibili Algaine, in HDPE Optiflex o rigidi

ovali Minigaine.

Isolare la rete al di fuori del volume riscaldato.

• Alimentazione delle bocchette cucina PUSH e bagno con sensore di PRESENZA tramite

pila (alcalina 9V, tipo LR61 non fornita)

80

40

0

20

10

0

ACCESSORI

Catalogo Residenziale - edizione 2022

47

Descrizione

Codice

11026011

11033011

11033010

11033016

Pulsante VMC (per bocchetta cucina)

Easy Clip raccordo + collare Ø80 mm (per raccordo ai condotti Algaine)

Easy Clip raccordo + collare Ø125 mm (per raccordo ai condotti Algaine)

Easy Clip raccordo + collare Ø160 mm (per raccordo ai condotti Algaine)

• Pulsante VMC per comandare la bocchetta cucina PUSH

• EasyCLIP Algaine: raccordi e collari rapidi per condotti flessibili

• Raccordo di un sanitario aggiuntivo: vedere gamma bocchette BAHIA

Montaggio multi-posizione

VANTAGGI

MONTAGGIO

0

50

100

150

200

250

Q (m

3

/h)

Pittogrammi di aiuto per il montaggio

Solo 2 viti di fissaggio e

barre antivibrazioni integrate

CLASSIC

HYGRO

P

(

P

a

)

P

(

W

)

4

6

0
