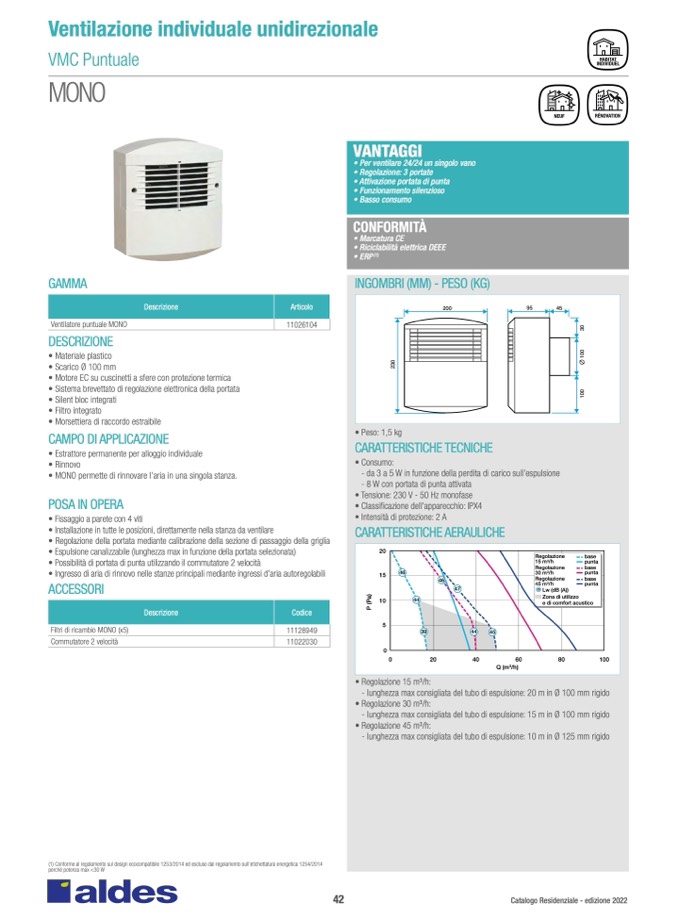

Ventilazione individuale unidirezionale

VMC Puntuale

MONO

GAMMA

Ventilatore puntuale MONO

DESCRIZIONE

• Materiale plastico

• Scarico Ø 100 mm

• Motore EC su cuscinetti a sfere con protezione termica

• Sistema brevettato di regolazione elettronica della portata

• Silent bloc integrati

• Filtro integrato

• Morsettiera di raccordo estraibile

CAMPO DI APPLICAZIONE

• Estrattore permanente per alloggio individuale

• Rinnovo

• MONO permette di rinnovare l’aria in una singola stanza.

POSA IN OPERA

• Fissaggio a parete con 4 viti

• Installazione in tutte le posizioni, direttamente nella stanza da ventilare

• Regolazione della portata mediante calibrazione della sezione di passaggio della griglia

• Espulsione canalizzabile (lunghezza max in funzione della portata selezionata)

• Possibilità di portata di punta utilizzando il commutatore 2 velocità

• Ingresso di aria di rinnovo nelle stanze principali mediante ingressi d’aria autoregolabili

ACCESSORI

Filtri di ricambio MONO (x5)

Commutatore 2 velocità

VANTAGGI

• Per ventilare 24/24 un singolo vano

• Regolazione: 3 portate

• Attivazione portata di punta

• Funzionamento silenzioso

• Basso consumo

CONFORMITÀ

• Marcatura CE

• Riciclabilità elettrica DEEE

• ERP

(1)

INGOMBRI (MM) - PESO (KG)

• Peso: 1,5 kg

CARATTERISTICHE TECNICHE

• Consumo:

- da 3 a 5 W in funzione della perdita di carico sull’espulsione

- 8 W con portata di punta attivata

• Tensione: 230 V - 50 Hz monofase

• Classificazione dell'apparecchio: IPX4

• Intensità di protezione: 2 A

CARATTERISTICHE AERAULICHE

• Regolazione 15 m3/h:

- lunghezza max consigliata del tubo di espulsione: 20 m in Ø 100 mm rigido

• Regolazione 30 m3/h:

- lunghezza max consigliata del tubo di espulsione: 15 m in Ø 100 mm rigido

• Regolazione 45 m3/h:

- lunghezza max consigliata del tubo di espulsione: 10 m in Ø 125 mm rigido

200

95

45

20

15

10

5

0

0

20

40

60

80

100

Q (m

3

/h)

Regolazione

base

15 m

3

/h

punta

Regolazione

base

30 m

3

/h

punta

Regolazione

base

45 m

3

/h

punta

39

Lw (dB (A))

Zona di utilizzo

e di comfort acustico

46

44

46

47

39

44

45

Descrizione

Articolo

11026104

Descrizione

Codice

11128949

11022030

(1) Conforme al regolamento sul design ecocompatibile 1253/2014 ed escluso dal regolamento sull’etichettatura energetica 1254/2014

perché potenza max <30 W

42

Catalogo Residenziale - edizione 2022
