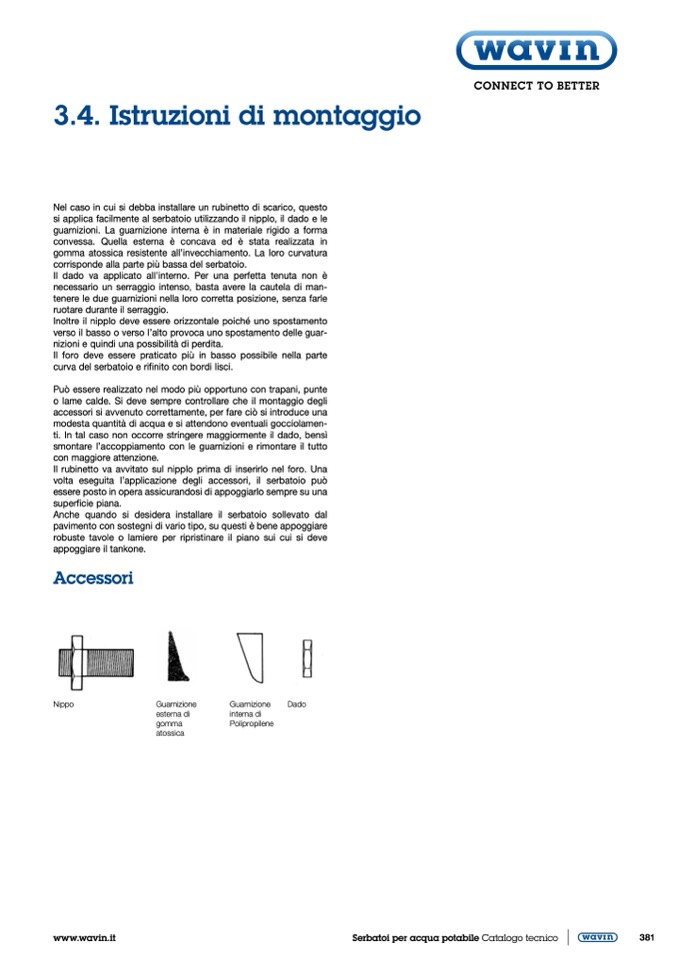

3.4. Istruzioni di montaggio

Nel caso in cui si debba installare un rubinetto di scarico, questo

si applica facilmente al serbatoio utilizzando il nipplo, il dado e le

guarnizioni. La guarnizione interna è in materiale rigido a forma

convessa. Quella esterna è concava ed è stata realizzata in

gomma atossica resistente all’invecchiamento. La loro curvatura

corrisponde alla parte più bassa del serbatoio.

Il dado va applicato all’interno. Per una perfetta tenuta non è

necessario un serraggio intenso, basta avere la cautela di man-

tenere le due guarnizioni nella loro corretta posizione, senza farle

ruotare durante il serraggio.

Inoltre il nipplo deve essere orizzontale poiché uno spostamento

verso il basso o verso l’alto provoca uno spostamento delle guar-

nizioni e quindi una possibilità di perdita.

Il foro deve essere praticato più in basso possibile nella parte

curva del serbatoio e rifinito con bordi lisci.

Può essere realizzato nel modo più opportuno con trapani, punte

o lame calde. Si deve sempre controllare che il montaggio degli

accessori si avvenuto correttamente, per fare ciò si introduce una

modesta quantità di acqua e si attendono eventuali gocciolamen-

ti. In tal caso non occorre stringere maggiormente il dado, bensì

smontare l’accoppiamento con le guarnizioni e rimontare il tutto

con maggiore attenzione.

Il rubinetto va avvitato sul nipplo prima di inserirlo nel foro. Una

volta eseguita l’applicazione degli accessori, il serbatoio può

essere posto in opera assicurandosi di appoggiarlo sempre su una

superficie piana.

Anche quando si desidera installare il serbatoio sollevato dal

pavimento con sostegni di vario tipo, su questi è bene appoggiare

robuste tavole o lamiere per ripristinare il piano sui cui si deve

appoggiare il tankone.

Accessori

Nippo

Guarnizione

esterna di

gomma

atossica

Guarnizione

Dado

interna di

Polipropilene
