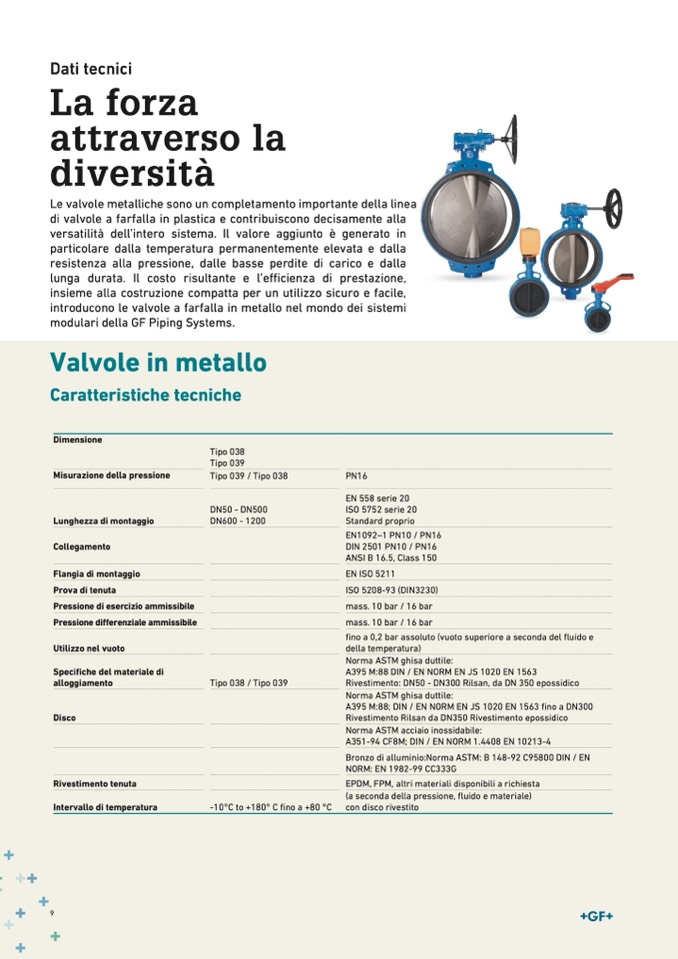

Dati tecnici

La forza

attraverso la

diversità

Le valvole metalliche sono un completamento importante della linea

di valvole a farfalla in plastica e contribuiscono decisamente alla

versatilità dell’intero sistema. Il valore aggiunto è generato in

particolare dalla temperatura permanentemente elevata e dalla

resistenza alla pressione, dalle basse perdite di carico e dalla

lunga durata. Il costo risultante e l’efficienza di prestazione,

insieme alla costruzione compatta per un utilizzo sicuro e facile,

introducono le valvole a farfalla in metallo nel mondo dei sistemi

modulari della GF Piping Systems.

Valvole in metallo

Caratteristiche tecniche

Dimensione

Misurazione della pressione

Lunghezza di montaggio

Collegamento

Flangia di montaggio

Prova di tenuta

Pressione di esercizio ammissibile

Pressione differenziale ammissibile

Utilizzo nel vuoto

Specifiche del materiale di

alloggiamento

Disco

Rivestimento tenuta

Intervallo di temperatura

Tipo 038

Tipo 039

Tipo 039 / Tipo 038

DN50 - DN500

DN600 - 1200

PN16

EN 558 serie 20

ISO 5752 serie 20

Standard proprio

EN1092–1 PN10 / PN16

DIN 2501 PN10 / PN16

ANSI B 16.5, Class 150

EN ISO 5211

ISO 5208-93 (DIN3230)

mass. 10 bar / 16 bar

mass. 10 bar / 16 bar

fino a 0,2 bar assoluto (vuoto superiore a seconda del fluido e

della temperatura)

Norma ASTM ghisa duttile:

A395 M:88 DIN / EN NORM EN JS 1020 EN 1563

Rivestimento: DN50 - DN300 Rilsan, da DN 350 epossidico

Norma ASTM ghisa duttile:

A395 M:88; DIN / EN NORM EN JS 1020 EN 1563 fino a DN300

Rivestimento Rilsan da DN350 Rivestimento epossidico

Norma ASTM acciaio inossidabile:

A351-94 CF8M; DIN / EN NORM 1.4408 EN 10213-4

Bronzo di alluminio:Norma ASTM: B 148-92 C95800 DIN / EN

NORM: EN 1982-99 CC333G

EPDM, FPM, altri materiali disponibili a richiesta

(a seconda della pressione, fluido e materiale)

con disco rivestito

Tipo 038 / Tipo 039

-10°C to +180° C fino a +80 °C
