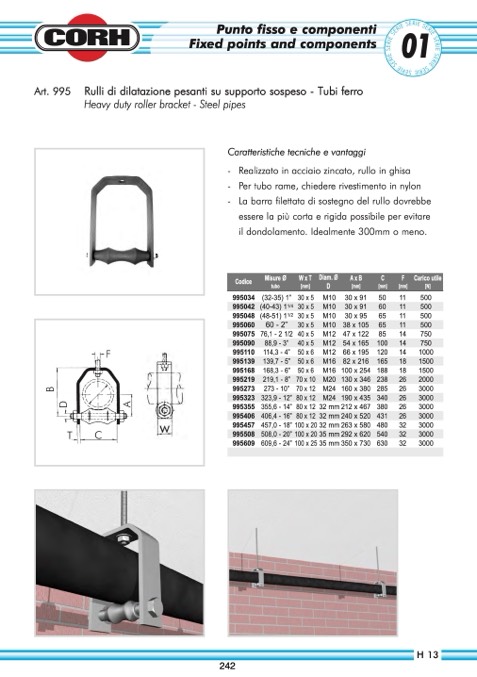

Rulli di dilatazione pesanti su supporto sospeso - Tubi ferro
Heavy duty roller bracket - Steel pipes
Caratteristiche tecniche e vantaggi
- Realizzato in acciaio zincato, rullo in ghisa
- Per tubo rame, chiedere rivestimento in nylon
- La barra filettata di sostegno del rullo dovrebbe
essere la più corta e rigida possibile per evitare
il dondolamento. Idealmente 300mm o meno.
01
Art. 995
Codice
Misure Ø
W x T Diam. Ø
A x B
C
F
Carico utile
tubo
[mm]
D
[mm]
[mm]
[mm]
[N]
995034
995042
995048
995060
995075
995090
995110
995139
995168
995219
995273
995323
995355
995406
995457
995508
995609
(32-35) 1”
(40-43) 1
1/4
(48-51) 1
1/2
60 - 2”
76,1-21/2
88,9 - 3”
114,3-4”
139,7-5”
168,3-6”
219,1-8”
273-10”
323,9 - 12”
355,6 - 14”
406,4 - 16”
457,0 - 18”
508,0 - 20”
609,6 - 24”
30x5 M10
30x5 M10
30x5 M10
30x5 M10
40x5 M12
40x5 M12
50x6 M12
50x6 M16
50x6 M16
70x10 M20
70x12 M24
80x12 M24
30 x 91
50
11
500
30 x 91
60
11
500
30 x 95
65
11
500
38x105 65
11
500
47x122 85
14
750
54x165 100
14
750
66x195 120
14
1000
82x216 165
18
1500
100x254 188
18
1500
130x346 238
26
2000
160x380 285
26
3000
190 x 435 340
26
3000
80x12 32mm212x467 380
26
3000
80x12 32mm240x520 431
26
3000
100x2032mm263x580 480
32
3000
100x2035mm292x620 540
32
3000
100x2535mm350x730 630
32
3000
H 13
242
