Punto fisso e componenti

Fixed points and components

01

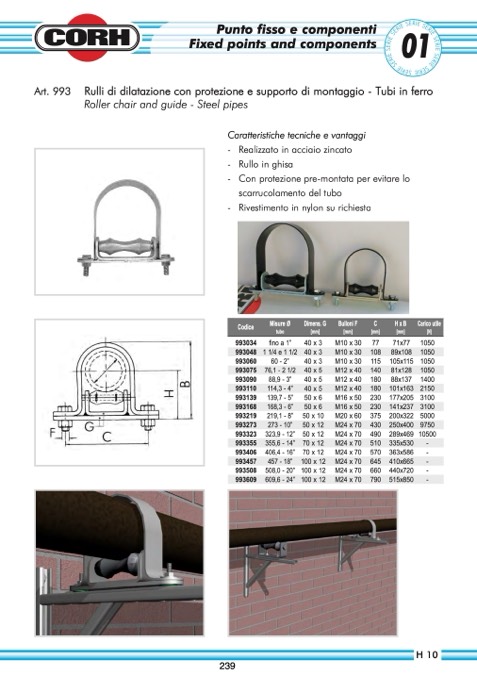

Art. 993

Rulli di dilatazione con protezione e supporto di montaggio - Tubi in ferro

Roller chair and guide - Steel pipes

Caratteristiche tecniche e vantaggi

- Realizzato in acciaio zincato

- Rullo in ghisa

- Con protezione pre-montata per evitare lo

scarrucolamento del tubo

- Rivestimento in nylon su richiesta

Codice

Misure Ø

Dimens. G

Bulloni F

C

H x B

Carico utile

tubo

[mm]

[mm]

[mm]

[mm]

[N]

993034

993048

993060

993075

993090

993110

993139

993168

993219

993273

993323

993355

993406

993457

993508

993609

fino a 1”

11/4e11/2

60 - 2”

76,1-21/2

88,9 - 3”

114,3 - 4”

139,7 - 5”

168,3 - 6”

219,1 - 8”

273 - 10”

323,9 - 12”

355,6 - 14”

406,4 - 16”

457 - 18”

508,0 - 20”

609,6 - 24”

40x3

40x3

40x3

40x5

40x5

40x5

50x6

50x6

50x10

50x12

50x12

70x12

70x12

100 x 12

100 x 12

100 x 12

M10x30

77

M10x30 108

M10x30 115

M12x40 140

M12x40 180

M12x40 180

M16x50 230

M16x50 230

M20x60 375

M24x70 430

M24x70 490

M24x70 510

M24x70 570

M24x70 645

M24x70 660

M24x70 790

71x77

1050

89x108 1050

105x115 1050

81x128 1050

88x137 1400

101x163 2150

177x205 3100

141x237 3100

200x322 5000

250x400 9750

289x469 10500

335x530

-

363x586

-

410x665

-

440x720

-

515x850

-

H 10

239
