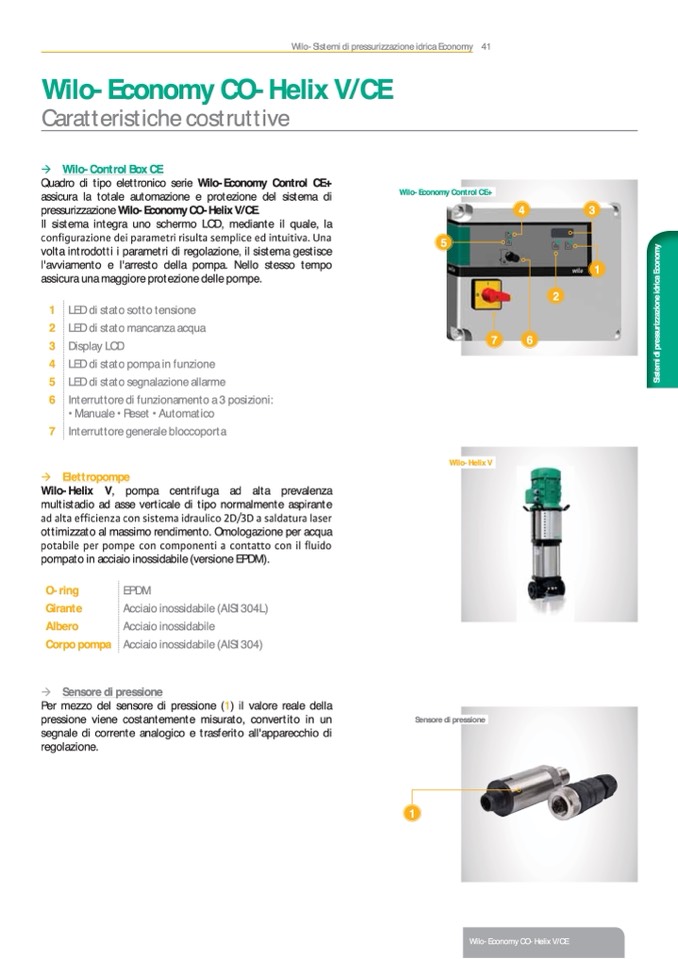

Caratteristiche costruttive

� Wilo-Control Box CE

Quadro di tipo elettronico serie Wilo-Economy Control CE+

assicura la totale automazione e protezione del sistema di

pressurizzazione Wilo-Economy CO-Helix V/CE.

Il sistema integra uno schermo LCD, mediante il quale, la

������������� ��� ��������� ������� �������� �� ���������� ���

volta introdotti i parametri di regolazione, il sistema gestisce

l'avviamento e l'arresto della pompa. Nello stesso tempo

assicura una maggiore protezione delle pompe.

1 LED di stato sotto tensione

2 LED di stato mancanza acqua

3 Display LCD

4 LED di stato pompa in funzione

5 LED di stato segnalazione allarme

6 Interruttore di funzionamento a 3 posizioni:

• Manuale • Reset • Automatico

7 Interruttore generale bloccoporta

� Elettropompe

Wilo-Helix V, pompa centrifuga ad alta prevalenza

multistadio ad asse verticale di tipo normalmente aspirante

�� ���� ��������� ��� ������� ��������� ����� � ��������� �����

ottimizzato al massimo rendimento. Omologazione per acqua

�������� ��� ����� ��� ���������� � �������� ��� �� �����

pompato in acciaio inossidabile (versione EPDM).

Wilo-Economy Control CE+

5

4

3

1

2

Wilo-Sistemi di pressurizzazione idrica Economy 41

Wilo-Economy CO-Helix V/CE

7

6

Wilo-Helix V

O-ring

Girante

Albero

Corpo pompa

EPDM

Acciaio inossidabile (AISI 304L)

Acciaio inossidabile

Acciaio inossidabile (AISI 304)

� Sensore di pressione

Per mezzo del sensore di pressione (1) il valore reale della

pressione viene costantemente misurato, convertito in un

segnale di corrente analogico e trasferito all'apparecchio di

regolazione.

Sensore di pressione

1
