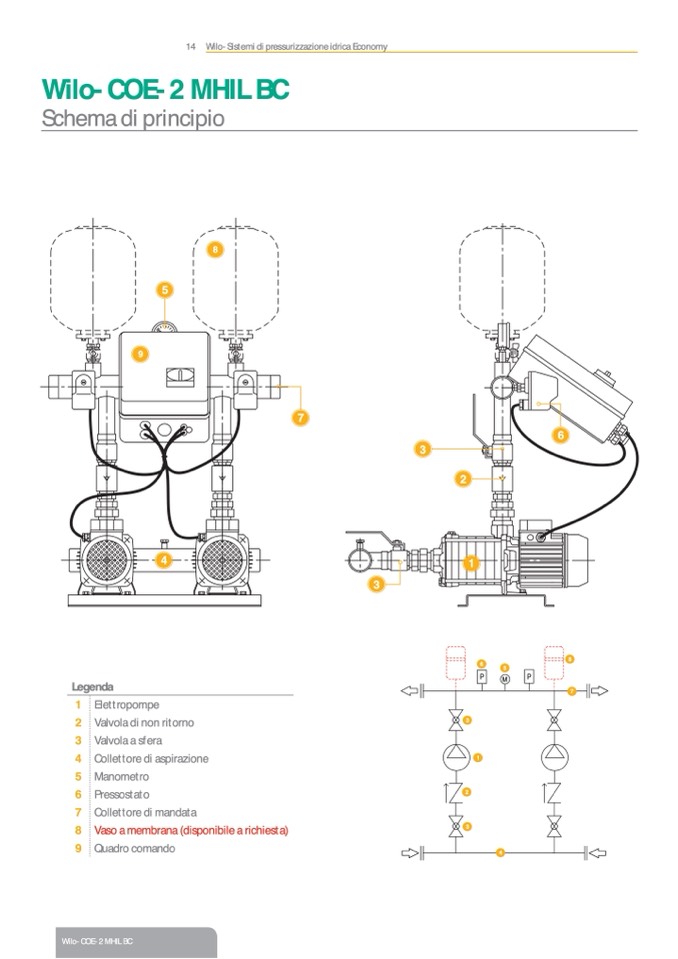

Wilo-COE-2 MHIL BC

Schema di principio

8

Legenda

P

M

P

3

1

2

3

5

9

4

3

2

1

6

1 Elettropompe

2 Valvola di non ritorno

3 Valvola a sfera

4 Collettore di aspirazione

5 Manometro

6 Pressostato

7 Collettore di mandata

8 Vaso a membrana (disponibile a richiesta)

9 Quadro comando

4

Wilo-COE-2 MHIL BC

14 Wilo-Sistemi di pressurizzazione idrica Economy

7

3

5

8

7

6
