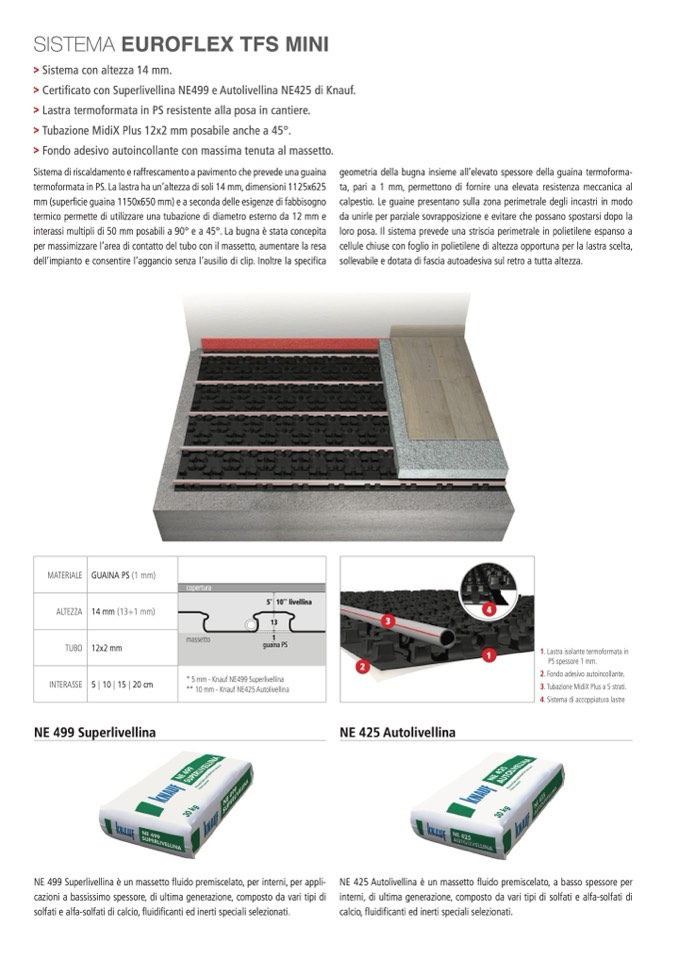

SISTEMA

EUROFLEX TFS MINI

> Sistema con altezza 14 mm.

> Certificato con Superlivellina NE499 e Autolivellina NE425 di Knauf.

> Lastra termoformata in PS resistente alla posa in cantiere.

> Tubazione MidiX Plus 12x2 mm posabile anche a 45°.

> Fondo adesivo autoincollante con massima tenuta al massetto.

Sistema di riscaldamento e raffrescamento a pavimento che prevede una guaina

termoformata in PS. La lastra ha un’altezza di soli 14 mm, dimensioni 1125x625

mm (super

ficie guaina 1150x650 mm) e a seconda delle esigenze di fabbisogno

termico permette di utilizzare una tubazione di diametro esterno da 12 mm e

interassi multipli di 50 mm posabili a 90° e a 45°. La bugna è stata concepita

per massimizzare l’area di contatto del tubo con il massetto, aumentare la resa

dell’impianto e consentire l’aggancio senza l’ausilio di clip. Inoltre la specifica

geometria della bugna insieme all’elevato spessore della guaina termoforma-

ta, pari a 1 mm, permettono di fornire una elevata resistenza meccanica al

calpestio. Le guaine presentano sulla zona perimetrale degli incastri in modo

da unirle per parziale sovrapposizione e evitare che possano spostarsi dopo la

loro posa. Il sistema prevede una striscia perimetrale in polietilene espanso a

cellule chiuse con foglio in polietilene di altezza opportuna per la lastra scelta,

sollevabile e dotata di fascia autoadesiva sul retro a tutta altezza.

MATERIALE

GUAINA PS (1 mm)

copertura

ALTEZZA

14 mm (13+1 mm)

5

*

| 10

**

livellina

13

TUBO

12x2 mm

massetto

1

guaina PS

INTERASSE

5 | 10 | 15 | 20 cm

* 5 mm - Knauf NE499 Superlivellina

** 10 mm - Knauf NE425 Autolivellina

3

2

4

1

NE 499 Superlivellina

NE 499 Superlivellina è un massetto fluido premiscelato, per interni, per appli-

cazioni a bassissimo spessore, di ultima generazione, composto da vari tipi di

solfati e alfa-solfati di calcio, fluidificanti ed inerti speciali selezionati.

NE 425 Autolivellina

1. Lastra isolante termoformata in

PS spessore 1 mm.

2. Fondo adesivo autoincollante.

3. Tubazione MidiX Plus a 5 strati.

4. Sistema di accoppiatura lastre

NE 425 Autolivellina è un massetto fluido premiscelato, a basso spessore per

interni, di ultima generazione, composto da vari tipi di solfati e alfa-solfati di

calcio, fluidificanti ed inerti speciali selezionati.
