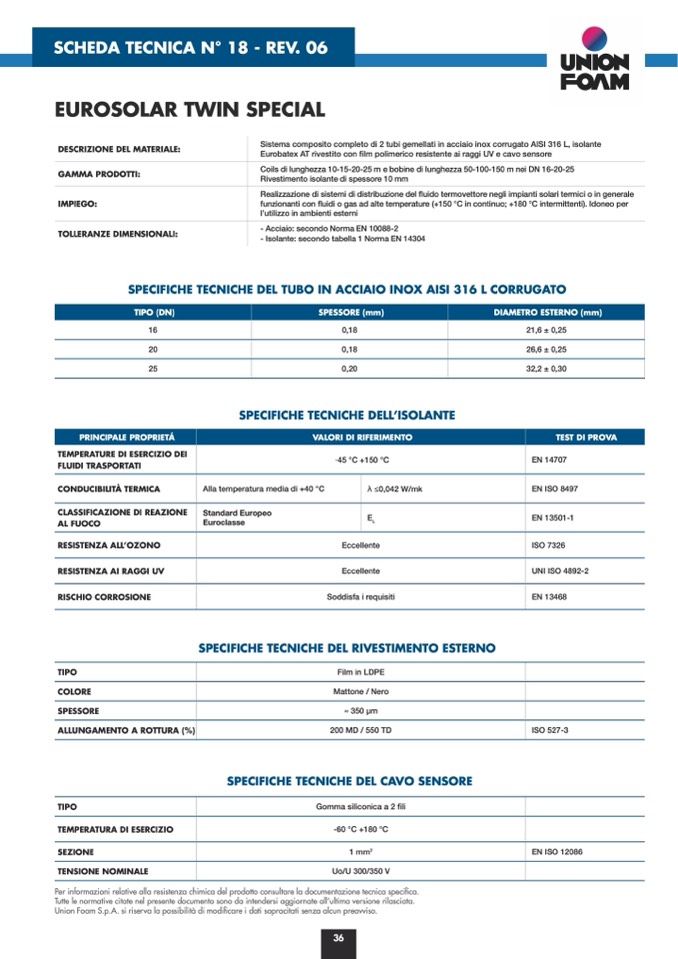

SCHEDA TECNICA N° 18 - REV. 06

EUROSOLAR TWIN SPECIAL

DESCRIZIONE DEL MATERIALE:

GAMMA PRODOTTI:

IMPIEGO:

TOLLERANZE DIMENSIONALI:

Sistema composito completo di 2 tubi gemellati in acciaio inox corrugato AISI 316 L, isolante

Eurobatex AT rivestito con film polimerico resistente ai raggi UV e cavo sensore

Coils di lunghezza 10-15-20-25 m e bobine di lunghezza 50-100-150 m nei DN 16-20-25

Rivestimento isolante di spessore 10 mm

Realizzazione di sistemi di distribuzione del fluido termovettore negli impianti solari termici o in generale

funzionanti con fluidi o gas ad alte temperature (+150 °C in continuo; +180 °C intermittenti). Idoneo per

l’utilizzo in ambienti esterni

- Acciaio: secondo Norma EN 10088-2

- Isolante: secondo tabella 1 Norma EN 14304

SPECIFICHE TECNICHE DEL TUBO IN ACCIAIO INOX AISI 316 L CORRUGATO

TIPO (DN)

16

20

25

PRINCIPALE PROPRIETÁ

TEMPERATURE DI ESERCIZIO DEI

FLUIDI TRASPORTATI

CONDUCIBILITÀ TERMICA

CLASSIFICAZIONE DI REAZIONE

AL FUOCO

RESISTENZA ALL’OZONO

RESISTENZA AI RAGGI UV

RISCHIO CORROSIONE

TIPO

COLORE

SPESSORE

ALLUNGAMENTO A ROTTURA (%)

TIPO

TEMPERATURA DI ESERCIZIO

SEZIONE

TENSIONE NOMINALE

SPESSORE (mm)

0,18

0,18

0,20

SPECIFICHE TECNICHE DELL’ISOLANTE

VALORI DI RIFERIMENTO

DIAMETRO ESTERNO (mm)

21,6 ± 0,25

26,6 ± 0,25

32,2 ± 0,30

TEST DI PROVA

EN 14707

EN ISO 8497

EN 13501-1

ISO 7326

UNI ISO 4892-2

EN 13468

ISO 527-3

EN ISO 12086

Alla temperatura media di +40 °C

Standard Europeo

Euroclasse

-45 °C +150 °C

λ ≤0,042 W/mk

E

L

Eccellente

Eccellente

Soddisfa i requisiti

SPECIFICHE TECNICHE DEL RIVESTIMENTO ESTERNO

Film in LDPE

Mattone / Nero

≈ 350 μm

200 MD / 550 TD

SPECIFICHE TECNICHE DEL CAVO SENSORE

Gomma siliconica a 2 fili

-60 °C +180 °C

1 mm

2

Uo/U 300/350 V

Per informazioni relative alla resistenza chimica del prodotto consultare la documentazione tecnica specifica.

Tutte le normative citate nel presente documento sono da intendersi aggiornate all’ultima versione rilasciata.

Union Foam S.p.A. si riserva la possibilità di modificare i dati sopracitati senza alcun preavviso.
