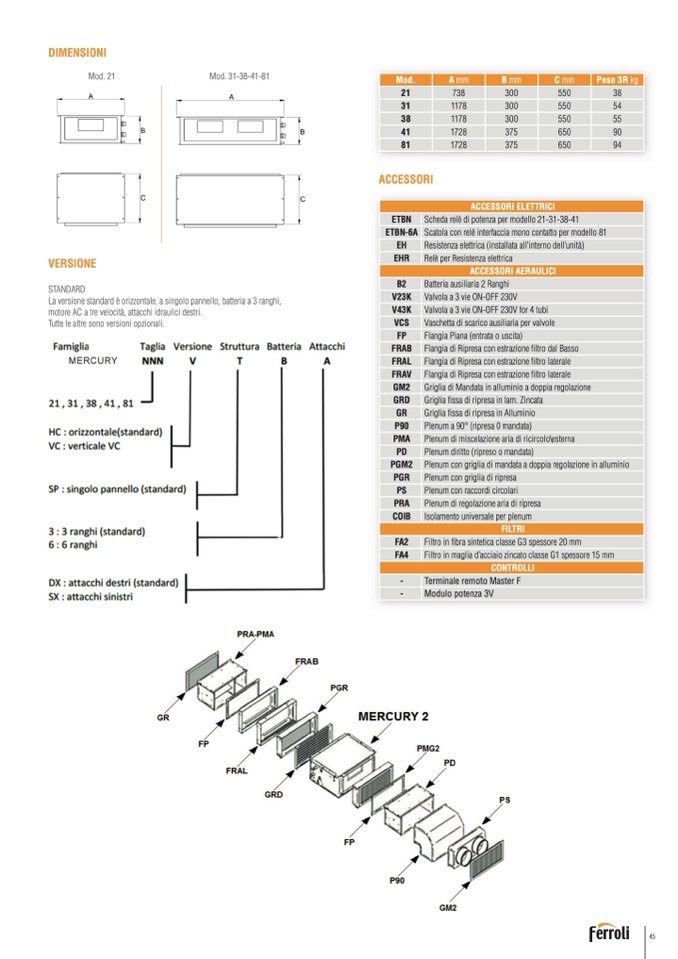

DIMENSIONI

Mod. 21

Mod. 31-38-41-81

VERSIONE

STANDARD

La versione standard è orizzontale, a singolo pannello, batteria a 3 ranghi,

motore AC a tre velocità, attacchi idraulici destri.

Tutte le altre sono versioni opzionali.

ACCESSORI

Mod.

A mm

B mm

C mm

Peso 3R kg

21

738

300

550

38

31

1178

300

550

54

38

1178

300

550

55

41

1728

375

650

90

81

1728

375

650

94

ACCESSORI ELETTRICI

ETBN Scheda relè di potenza per modello 21-31-38-41

ETBN-6A Scatola con relé interfaccia mono contatto per modello 81

EH

Resistenza elettrica (installata all’interno dell’unità)

EHR

Relè per Resistenza elettrica

ACCESSORI AERAULICI

B2

Batteria ausiliaria 2 Ranghi

V23K Valvola a 3 vie ON-OFF 230V

V43K Valvola a 3 vie ON-OFF 230V for 4 tubi

VCS

Vaschetta di scarico ausiliaria per valvole

FP

Flangia Piana (entrata o uscita)

FRAB Flangia di Ripresa con estrazione filtro dal Basso

FRAL Flangia di Ripresa con estrazione filtro laterale

FRAV Flangia di Ripresa con estrazione filtro laterale

GM2 Griglia di Mandata in alluminio a doppia regolazione

GRD Griglia fissa di ripresa in lam. Zincata

GR

Griglia fissa di ripresa in Alluminio

P90

Plenum a 90° (ripresa 0 mandata)

PMA Plenum di miscelazione aria di ricircolo\esterna

PD

Plenum diritto (ripreso o mandata)

PGM2 Plenum con griglia di mandata a doppia regolazione in alluminio

PGR

Plenum con griglia di ripresa

PS

Plenum con raccordi circolari

PRA

Plenum di regolazione aria di ripresa

COIB Isolamento universale per plenum

FILTRI

FA2

Filtro in fibra sintetica classe G3 spessore 20 mm

FA4

Filtro in maglia d’acciaio zincato classe G1 spessore 15 mm

CONTROLLI

-

Terminale remoto Master F

-

Modulo potenza 3V

45
