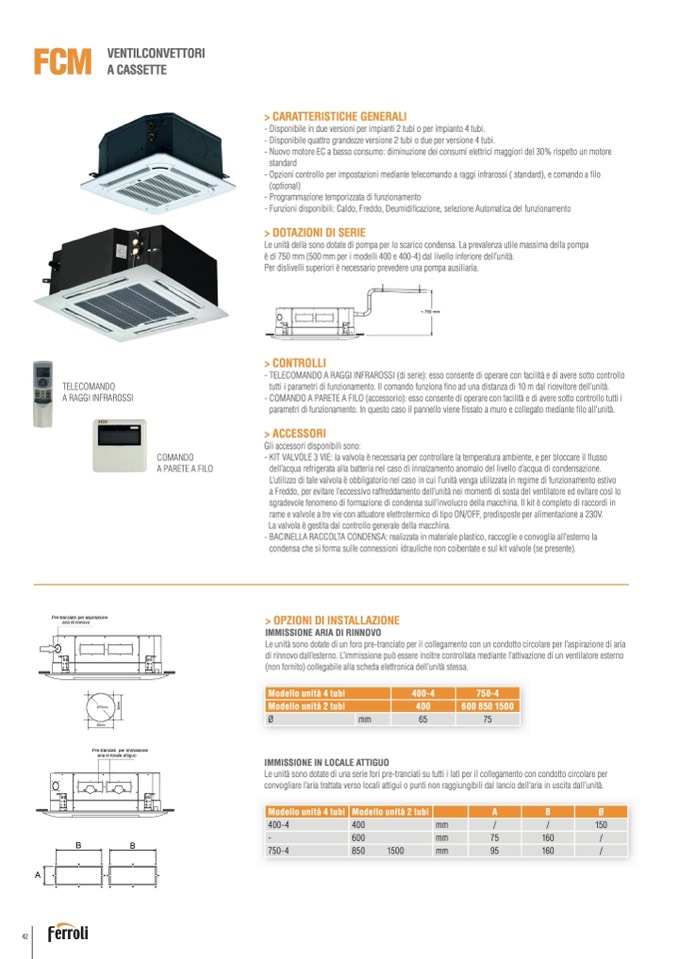

FCM
VENTILCONVETTORI
A CASSETTE
TELECOMANDO
A RAGGI INFRAROSSI
> CARATTERISTICHE GENERALI
- Disponibile in due versioni per impianti 2 tubi o per impianto 4 tubi.
- Disponibile quattro grandezze versione 2 tubi o due per versione 4 tubi.
- Nuovo motore EC a basso consumo: diminuzione dei consumi elettrici maggiori del 30% rispetto un motore
standard
- Opzioni controllo per impostazioni mediante telecomando a raggi infrarossi ( standard), e comando a filo
(optional)
- Programmazione temporizzata di funzionamento
- Funzioni disponibili: Caldo, Freddo, Deumidificazione, selezione Automatica del funzionamento
> DOTAZIONI DI SERIE
Le unità della sono dotate di pompa per lo scarico condensa. La prevalenza utile massima della pompa
è di 750 mm (500 mm per i modelli 400 e 400-4) dal livello inferiore dell’unità.
Per dislivelli superiori è necessario prevedere una pompa ausiliaria.
> CONTROLLI
- TELECOMANDO A RAGGI INFRAROSSI (di serie): esso consente di operare con facilità e di avere sotto controllo
tutti i parametri di funzionamento. Il comando funziona fino ad una distanza di 10 m dal ricevitore dell’unità.
- COMANDO A PARETE A FILO (accessorio): esso consente di operare con facilità e di avere sotto controllo tutti i
parametri di funzionamento. In questo caso il pannello viene fissato a muro e collegato mediante filo all’unità.
> ACCESSORI
Gli accessori disponibili sono:
- KIT VALVOLE 3 VIE: la valvola è necessaria per controllare la temperatura ambiente, e per bloccare il flusso
dell’acqua refrigerata alla batteria nel caso di innalzamento anomalo del livello d’acqua di condensazione.
L’utilizzo di tale valvola è obbligatorio nel caso in cui l’unità venga utilizzata in regime di funzionamento estivo
a Freddo, per evitare l’eccessivo raffreddamento dell’unità nei momenti di sosta del ventilatore ed evitare così lo
sgradevole fenomeno di formazione di condensa sull’involucro della macchina. Il kit è completo di raccordi in
rame e valvole a tre vie con attuatore elettrotermico di tipo ON/OFF, predisposte per alimentazione a 230V.
La valvola è gestita dal controllo generale della macchina.
- BACINELLA RACCOLTA CONDENSA: realizzata in materiale plastico, raccoglie e convoglia all’esterno la
condensa che si forma sulle connessioni idrauliche non coibentate e sul kit valvole (se presente).
> OPZIONI DI INSTALLAZIONE
IMMISSIONE ARIA DI RINNOVO
Le unità sono dotate di un foro pre-tranciato per il collegamento con un condotto circolare per l’aspirazione di aria
di rinnovo dall’esterno. L’immissione può essere inoltre controllata mediante l’attivazione di un ventilatore esterno
(non fornito) collegabile alla scheda elettronica dell’unità stessa.
IMMISSIONE IN LOCALE ATTIGUO
Le unità sono dotate di una serie fori pre-tranciati su tutti i lati per il collegamento con condotto circolare per
convogliare l’aria trattata verso locali attigui o punti non raggiungibili dal lancio dell’aria in uscita dall’unità.
COMANDO
A PARETE A FILO
Modello unità 4 tubi
400-4
750-4
Modello unità 2 tubi
400
600 850 1500
Ø
mm
65
75
Modello unità 4 tubi
Modello unità 2 tubi
A
B
Ø
400-4
400
mm
/
/
150
-
600
mm
75
160
/
750-4
850
1500
mm
95
160
/
42
