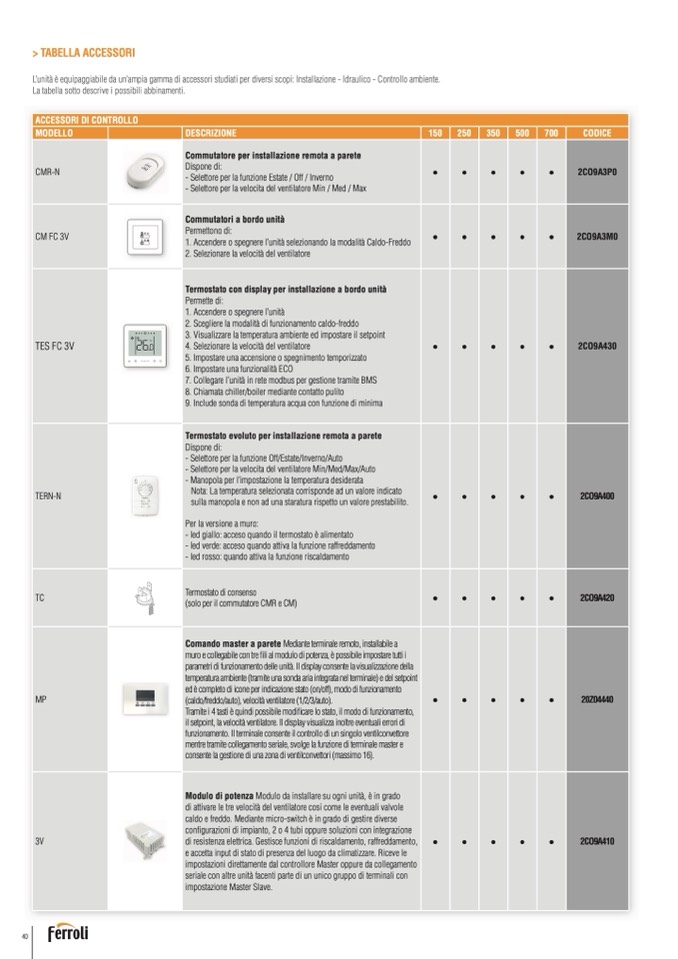

> TABELLA ACCESSORI

L’unità è equipaggiabile da un’ampia gamma di accessori studiati per diversi scopi: Installazione - Idraulico - Controllo ambiente.

La tabella sotto descrive i possibili abbinamenti.

40

ACCESSORI DI CONTROLLO

MODELLO

DESCRIZIONE

150

250

350

500

700

CODICE

CMR-N

Commutatore per installazione remota a parete

Dispone di:

- Selettore per la funzione Estate / Off / Inverno

- Selettore per la velocita del ventilatore Min / Med / Max

●

●

●

●

●

2CO9A3P0

CM FC 3V

Commutatori a bordo unità

Permettono di:

1. Accendere o spegnere l’unità selezionando la modalità Caldo-Freddo

2. Selezionare la velocità del ventilatore

●

●

●

●

●

2CO9A3M0

TES FC 3V

Termostato con display per installazione a bordo unità

Permette di:

1. Accendere o spegnere l’unità

2. Scegliere la modalità di funzionamento caldo-freddo

3. Visualizzare la temperatura ambiente ed impostare il setpoint

4. Selezionare la velocità del ventilatore

5. Impostare una accensione o spegnimento temporizzato

6. Impostare una funzionalità ECO

7. Collegare l’unità in rete modbus per gestione tramite BMS

8. Chiamata chiller/boiler mediante contatto pulito

9. Include sonda di temperatura acqua con funzione di minima

●

●

●

●

●

2CO9A430

TERN-N

Termostato evoluto per installazione remota a parete

Dispone di:

- Selettore per la funzione Off/Estate/Inverno/Auto

- Selettore per la velocita del ventilatore Min/Med/Max/Auto

- Manopola per l’impostazione la temperatura desiderata

Nota: La temperatura selezionata corrisponde ad un valore indicato

sulla manopola e non ad una staratura rispetto un valore prestabilito.

Per la versione a muro:

- led giallo: acceso quando il termostato è alimentato

- led verde: acceso quando attiva la funzione raffreddamento

- led rosso: quando attiva la funzione riscaldamento

●

●

●

●

●

2CO9A400

TC

Termostato di consenso

(solo per il commutatore CMR e CM)

●

●

●

●

●

2CO9A420

MP

Comando master a parete Mediante terminale remoto, installabile a

muro e collegabile con tre fili al modulo di potenza, è possibile impostare tutti i

parametri di funzionamento delle unità. Il display consente la visualizzazione della

temperatura ambiente (tramite una sonda aria integrata nel terminale) e del setpoint

ed è completo di icone per indicazione stato (on/off), modo di funzionamento

(caldo/freddo/auto), velocità ventilatore (1/2/3/auto).

Tramite i 4 tasti è quindi possibile modificare lo stato, il modo di funzionamento,

il setpoint, la velocità ventilatore. Il display visualizza inoltre eventuali errori di

funzionamento. Il terminale consente il controllo di un singolo ventilconvettore

mentre tramite collegamento seriale, svolge la funzione di terminale master e

consente la gestione di una zona di ventilconvettori (massimo 16).

●

●

●

●

●

20Z04440

3V

Modulo di potenza Modulo da installare su ogni unità, è in grado

di attivare le tre velocità del ventilatore cosi come le eventuali valvole

caldo e freddo. Mediante micro-switch è in grado di gestire diverse

configurazioni di impianto, 2 o 4 tubi oppure soluzioni con integrazione

di resistenza elettrica. Gestisce funzioni di riscaldamento, raffreddamento,

e accetta input di stato di presenza del luogo da climatizzare. Riceve le

impostazioni direttamente dal controllore Master oppure da collegamento

seriale con altre unità facenti parte di un unico gruppo di terminali con

impostazione Master Slave.

●

●

●

●

●

2CO9A410
