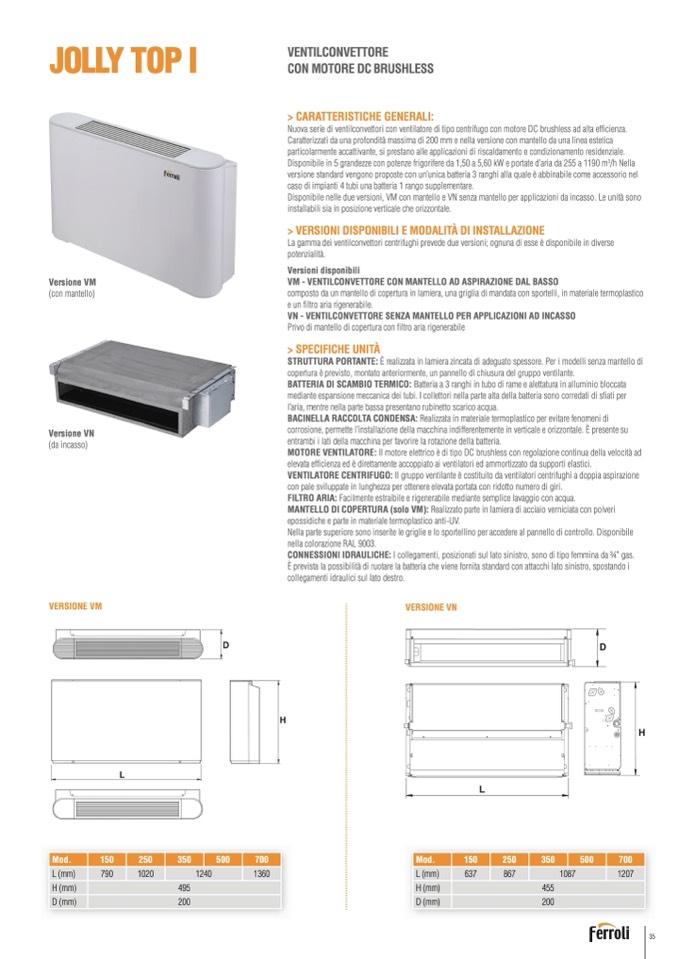

JOLLY TOP I
VENTILCONVETTORE
CON MOTORE DC BRUSHLESS
> CARATTERISTICHE GENERALI:
Nuova serie di ventilconvettori con ventilatore di tipo centrifugo con motore DC brushless ad alta efficienza.
Caratterizzati da una profondità massima di 200 mm e nella versione con mantello da una linea estetica
particolarmente accattivante, si prestano alle applicazioni di riscaldamento e condizionamento residenziale.
Disponibile in 5 grandezze con potenze frigorifere da 1,50 a 5,60 kW e portate d’aria da 255 a 1190 m
3
/h Nella
versione standard vengono proposte con un’unica batteria 3 ranghi alla quale è abbinabile come accessorio nel
caso di impianti 4 tubi una batteria 1 rango supplementare.
Disponibile nelle due versioni, VM con mantello e VN senza mantello per applicazioni da incasso. Le unità sono
installabili sia in posizione verticale che orizzontale.
> VERSIONI DISPONIBILI E MODALITÀ DI INSTALLAZIONE
La gamma dei ventilconvettori centrifughi prevede due versioni; ognuna di esse è disponibile in diverse
potenzialità.
Versioni disponibili
VM - VENTILCONVETTORE CON MANTELLO AD ASPIRAZIONE DAL BASSO
composto da un mantello di copertura in lamiera, una griglia di mandata con sportelli, in materiale termoplastico
e un filtro aria rigenerabile.
VN - VENTILCONVETTORE SENZA MANTELLO PER APPLICAZIONI AD INCASSO
Privo di mantello di copertura con filtro aria rigenerabile
> SPECIFICHE UNITÀ
STRUTTURA PORTANTE: È realizzata in lamiera zincata di adeguato spessore. Per i modelli senza mantello di
copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante.
BATTERIA DI SCAMBIO TERMICO: Batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata
mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per
l’aria, mentre nella parte bassa presentano rubinetto scarico acqua.
BACINELLA RACCOLTA CONDENSA: Realizzata in materiale termoplastico per evitare fenomeni di
corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. È presente su
entrambi i lati della macchina per favorire la rotazione della batteria.
MOTORE VENTILATORE: Il motore elettrico è di tipo DC brushless con regolazione continua della velocità ad
elevata efficienza ed è direttamente accoppiato ai ventilatori ed ammortizzato da supporti elastici.
VENTILATORE CENTRIFUGO: Il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazione
con pale sviluppate in lunghezza per ottenere elevata portata con ridotto numero di giri.
FILTRO ARIA: Facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.
MANTELLO DI COPERTURA (solo VM): Realizzato parte in lamiera di acciaio verniciata con polveri
epossidiche e parte in materiale termoplastico anti-UV.
Nella parte superiore sono inserite le griglie e lo sportellino per accedere al pannello di controllo. Disponibile
nella colorazione RAL 9003.
CONNESSIONI IDRAULICHE: I collegamenti, posizionati sul lato sinistro, sono di tipo femmina da 3⁄4” gas.
È prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i
collegamenti idraulici sul lato destro.
VERSIONE VN
Versione VM
(con mantello)
Versione VN
(da incasso)
VERSIONE VM
Mod.
150
250
350
500
700
L (mm)
790
1020
1240
1360
H (mm)
495
D (mm)
200
Mod.
150
250
350
500
700
L (mm)
637
867
1087
1207
H (mm)
455
D (mm)
200
