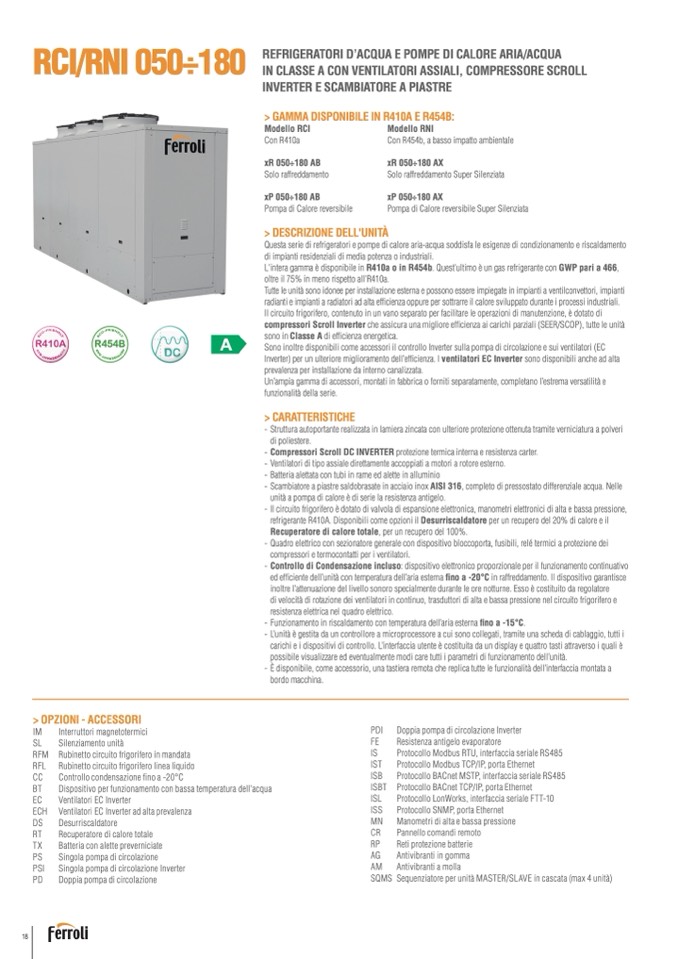

RCI/RNI 050÷180

R454B

REFRIGERATORI D’ACQUA E POMPE DI CALORE ARIA/ACQUA

IN CLASSE A CON VENTILATORI ASSIALI, COMPRESSORE SCROLL

INVERTER E SCAMBIATORE A PIASTRE

> GAMMA DISPONIBILE IN R410A E R454B:

Modello RCI

Con R410a

xR 050÷180 AB

Solo raffreddamento

xP 050÷180 AB

Pompa di Calore reversibile

Modello RNI

Con R454b, a basso impatto ambientale

xR 050÷180 AX

Solo raffreddamento Super Silenziata

xP 050÷180 AX

Pompa di Calore reversibile Super Silenziata

> DESCRIZIONE DELL'UNITÀ

Questa serie di refrigeratori e pompe di calore aria-acqua soddisfa le esigenze di condizionamento e riscaldamento

di impianti residenziali di media potenza o industriali.

L'intera gamma è disponibile in R410a o in R454b. Quest'ultimo è un gas refrigerante con GWP pari a 466,

oltre il 75% in meno rispetto all'R410a.

Tutte le unità sono idonee per installazione esterna e possono essere impiegate in impianti a ventilconvettori, impianti

radianti e impianti a radiatori ad alta efficienza oppure per sottrarre il calore sviluppato durante i processi industriali.

Il circuito frigorifero, contenuto in un vano separato per facilitare le operazioni di manutenzione, è dotato di

compressori Scroll Inverter che assicura una migliore efficienza ai carichi parziali (SEER/SCOP), tutte le unità

sono in Classe A di efficienza energetica.

A

Sono inoltre disponibili come accessori il controllo Inverter sulla pompa di circolazione e sui ventilatori (EC

Inverter) per un ulteriore miglioramento dell’efficienza. I ventilatori EC Inverter sono disponibili anche ad alta

prevalenza per installazione da interno canalizzata.

Un’ampia gamma di accessori, montati in fabbrica o forniti separatamente, completano l’estrema versatilità e

funzionalità della serie.

IM

Interruttori magnetotermici

SL

Silenziamento unità

RFM Rubinetto circuito frigorifero in mandata

RFL Rubinetto circuito frigorifero linea liquido

CC

Controllo condensazione fino a -20°C

BT

Dispositivo per funzionamento con bassa temperatura dell'acqua

EC

Ventilatori EC Inverter

ECH Ventilatori EC Inverter ad alta prevalenza

DS

Desurriscaldatore

RT

Recuperatore di calore totale

TX

Batteria con alette preverniciate

PS

Singola pompa di circolazione

PSI Singola pompa di circolazione Inverter

PD

Doppia pompa di circolazione

> CARATTERISTICHE

- Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri

di poliestere.

- Compressori Scroll DC INVERTER protezione termica interna e resistenza carter.

- Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.

- Batteria alettata con tubi in rame ed alette in alluminio

- Scambiatore a piastre saldobrasate in acciaio inox AISI 316, completo di pressostato differenziale acqua. Nelle

unità a pompa di calore è di serie la resistenza antigelo.

- Il circuito frigorifero è dotato di valvola di espansione elettronica, manometri elettronici di alta e bassa pressione,

refrigerante R410A. Disponibili come opzioni il Desurriscaldatore per un recupero del 20% di calore e il

Recuperatore di calore totale, per un recupero del 100%.

- Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, relé termici a protezione dei

compressori e termocontatti per i ventilatori.

- Controllo di Condensazione incluso: dispositivo elettronico proporzionale per il funzionamento continuativo

ed efficiente dell’unità con temperatura dell’aria esterna fino a -20°C in raffreddamento. Il dispositivo garantisce

inoltre l’attenuazione del livello sonoro specialmente durante le ore notturne. Esso è costituito da regolatore

di velocità di rotazione dei ventilatori in continuo, trasduttori di alta e bassa pressione nel circuito frigorifero e

resistenza elettrica nel quadro elettrico.

- Funzionamento in riscaldamento con temperatura dell’aria esterna fino a -15°C.

- L’unità è gestita da un controllore a microprocessore a cui sono collegati, tramite una scheda di cablaggio, tutti i

carichi e i dispositivi di controllo. L’interfaccia utente è costituita da un display e quattro tasti attraverso i quali è

possibile visualizzare ed eventualmente modi care tutti i parametri di funzionamento dell’unit

à.

- È disponibile, come accessorio, una tastiera remota che replica tutte le funzionalità dell’interfaccia montata a

bordo macchina.

> OPZIONI - ACCESSORI

PDI Doppia pompa di circolazione Inverter

FE

Resistenza antigelo evaporatore

IS

Protocollo Modbus RTU, interfaccia seriale RS485

IST

Protocollo Modbus TCP/IP, porta Ethernet

ISB Protocollo BACnet MSTP, interfaccia seriale RS485

ISBT Protocollo BACnet TCP/IP, porta Ethernet

ISL

Protocollo LonWorks, interfaccia seriale FTT-10

ISS Protocollo SNMP, porta Ethernet

MN Manometri di alta e bassa pressione

CR

Pannello comandi remoto

RP

Reti protezione batterie

AG

Antivibranti in gomma

AM Antivibranti a molla

SQMS Sequenziatore per unità MASTER/SLAVE in cascata (max 4 unità)
