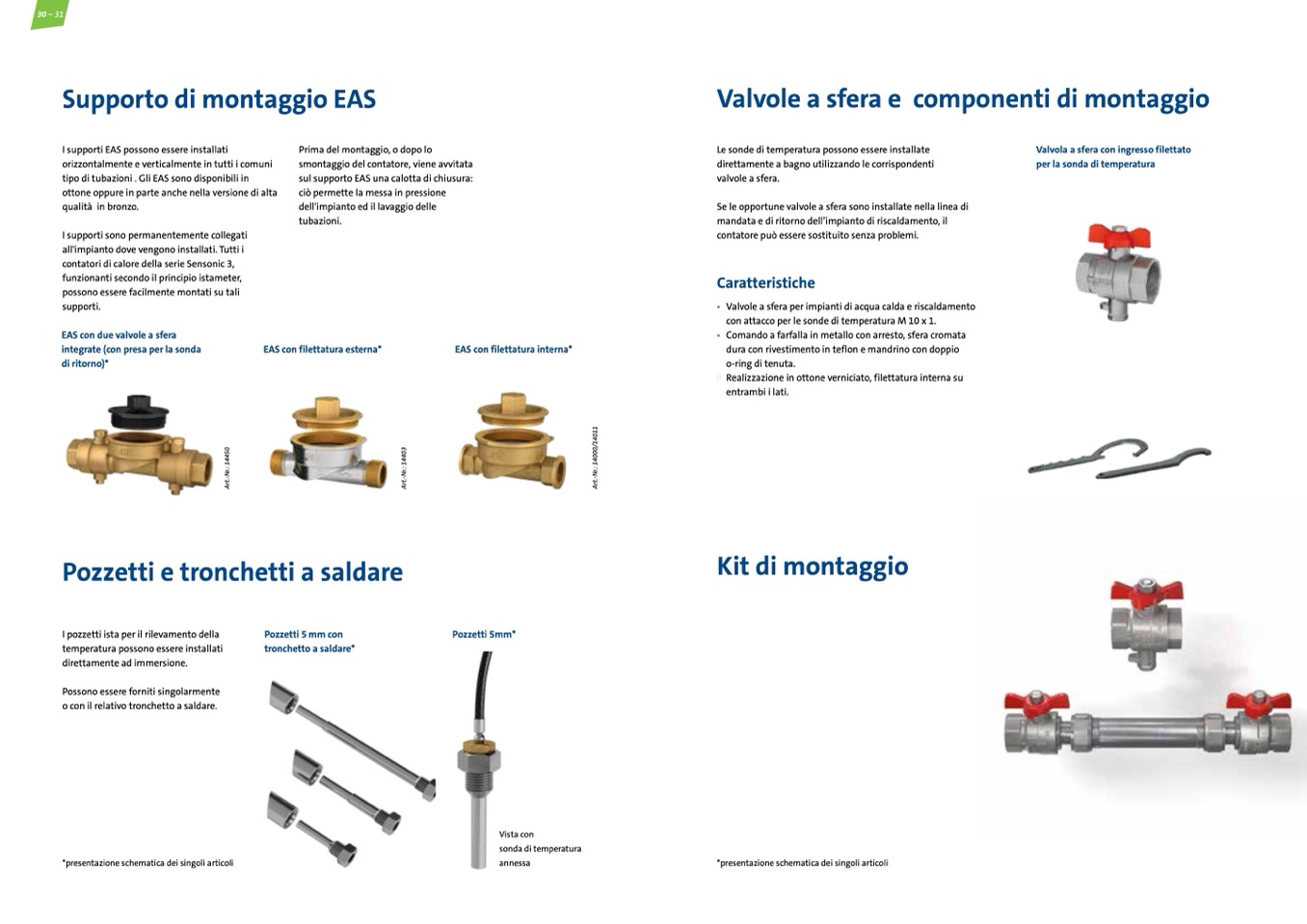

Supporto di montaggio EAS
Valvole a sfera e componenti di montaggio
I supporti EAS possono essere installati
orizzontalmente e verticalmente in tutti i comuni
tipo di tubazioni . Gli EAS sono disponibili in
ottone oppure in parte anche nella versione di alta
qualità in bronzo.
I supporti sono permanentemente collegati
all'impianto dove vengono installati. Tutti i
contatori di calore della serie Sensonic 3,
funzionanti secondo il principio istameter,
possono essere facilmente montati su tali
supporti.
EAS con due valvole a sfera
integrate (con presa per la sonda
di ritorno)*
Prima del montaggio, o dopo lo
smontaggio del contatore, viene avvitata
sul supporto EAS una calotta di chiusura:
ciò permette la messa in pressione
dell'impianto ed il lavaggio delle
tubazioni.
Le sonde di temperatura possono essere installate
direttamente a bagno utilizzando le corrispondenti
valvole a sfera.
Se le opportune valvole a sfera sono installate nella linea di
mandata e di ritorno dell’impianto di riscaldamento, il
contatore può essere sostituito senza problemi.
Caratteristiche
■
Valvole a sfera per impianti di acqua calda e riscaldamento
con attacco per le sonde di temperatura M 10 x 1.
■
Comando a farfalla in metallo con arresto, sfera cromata
dura con rivestimento in teflon e mandrino con doppio
o-ring di tenuta.
Realizzazione in ottone verniciato, filettatura interna su
entrambi i lati.
Kit di montaggio
Valvola a sfera con ingresso filettato
per la sonda di temperatura
EAS con filettatura esterna*
EAS con filettatura interna*
Pozzetti e tronchetti a saldare
I pozzetti ista per il rilevamento della
temperatura possono essere installati
direttamente ad immersione.
Possono essere forniti singolarmente
o con il relativo tronchetto a saldare.
Pozzetti 5 mm con
tronchetto a saldare*
Pozzetti 5mm*
*presentazione schematica dei singoli articoli
Vista con
sonda di temperatura
annessa
*presentazione schematica dei singoli articoli
