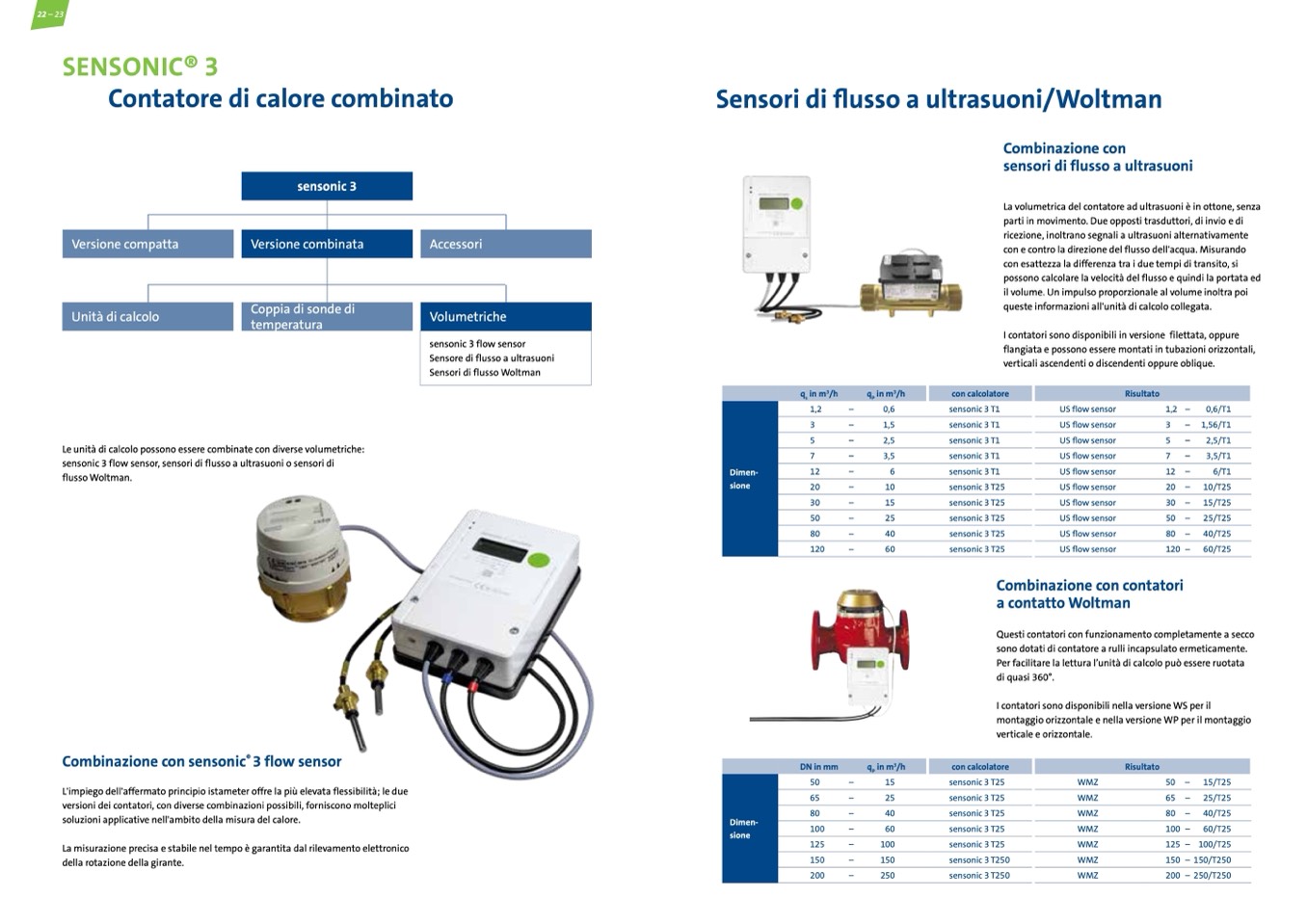

SENSONIC® 3
Contatore di calore combinato
Versione compatta
Sensori di flusso a ultrasuoni/Woltman
Combinazione con
sensori di flusso a ultrasuoni
La volumetrica del contatore ad ultrasuoni è in ottone, senza
parti in movimento. Due opposti trasduttori, di invio e di
ricezione, inoltrano segnali a ultrasuoni alternativamente
con e contro la direzione del flusso dell'acqua. Misurando
con esattezza la differenza tra i due tempi di transito, si
possono calcolare la velocità del flusso e quindi la portata ed
il volume. Un impulso proporzionale al volume inoltra poi
queste informazioni all'unità di calcolo collegata.
I contatori sono disponibili in versione filettata, oppure
flangiata e possono essere montati in tubazioni orizzontali,
verticali ascendenti o discendenti oppure oblique.
sensonic 3
Versione combinata
Coppia di sonde di
temperatura
Accessori
Unità di calcolo
Volumetriche
sensonic 3 flow sensor
Sensore di flusso a ultrasuoni
Sensori di flusso Woltman
q
s
in m
3
/h
q
P
in m
3
/h
12
–
6
sensonic 3 T1
con calcolatore
Risultato
Dimen-
sione
1,2
–
0,6
sensonic 3 T1
3
–
1,5
sensonic 3 T1
5
–
2,5
sensonic 3 T1
7
–
3,5
sensonic 3 T1
20
–
10
sensonic 3 T25
30
–
15
sensonic 3 T25
50
–
25
sensonic 3 T25
80
–
40
sensonic 3 T25
120
–
60
sensonic 3 T25
Le unità di calcolo possono essere combinate con diverse volumetriche:
sensonic 3 flow sensor, sensori di flusso a ultrasuoni o sensori di
flusso Woltman.
US flow sensor
US flow sensor
US flow sensor
US flow sensor
US flow sensor
US flow sensor
US flow sensor
US flow sensor
US flow sensor
US flow sensor
1,2 –
3 –
5 –
7 –
12 –
20 –
30 –
50 –
80 –
120 –
0,6/T1
1,56/T1
2,5/T1
3,5/T1
6/T1
10/T25
15/T25
25/T25
40/T25
60/T25
Combinazione con sensonic
®
3 flow sensor
L'impiego dell'affermato principio istameter offre la più elevata flessibilità; le due
versioni dei contatori, con diverse combinazioni possibili, forniscono molteplici
soluzioni applicative nell'ambito della misura del calore.
La misurazione precisa e stabile nel tempo è garantita dal rilevamento elettronico
della rotazione della girante.
WMZ
50–
WMZ
65–
WMZ
80–
WMZ
100 –
WMZ
125 –
WMZ
150 –
WMZ
200 –
15/T25
25/T25
40/T25
60/T25
100/T25
150/T250
250/T250
Combinazione con contatori
a contatto Woltman
Questi contatori con funzionamento completamente a secco
sono dotati di contatore a rulli incapsulato ermeticamente.
Per facilitare la lettura l’unità di calcolo può essere ruotata
di quasi 360°.
I contatori sono disponibili nella versione WS per il
montaggio orizzontale e nella versione WP per il montaggio
verticale e orizzontale.
DN in mm
q
P
in m
3
/h
50
–
15
65
–
25
con calcolatore
sensonic 3 T25
Risultato
Dimen-
sione
80
–
40
sensonic 3 T25
sensonic 3 T25
100
–
60
sensonic 3 T25
125
–
100
150
–
150
sensonic 3 T25
sensonic 3 T250
200
–
250
sensonic 3 T250
