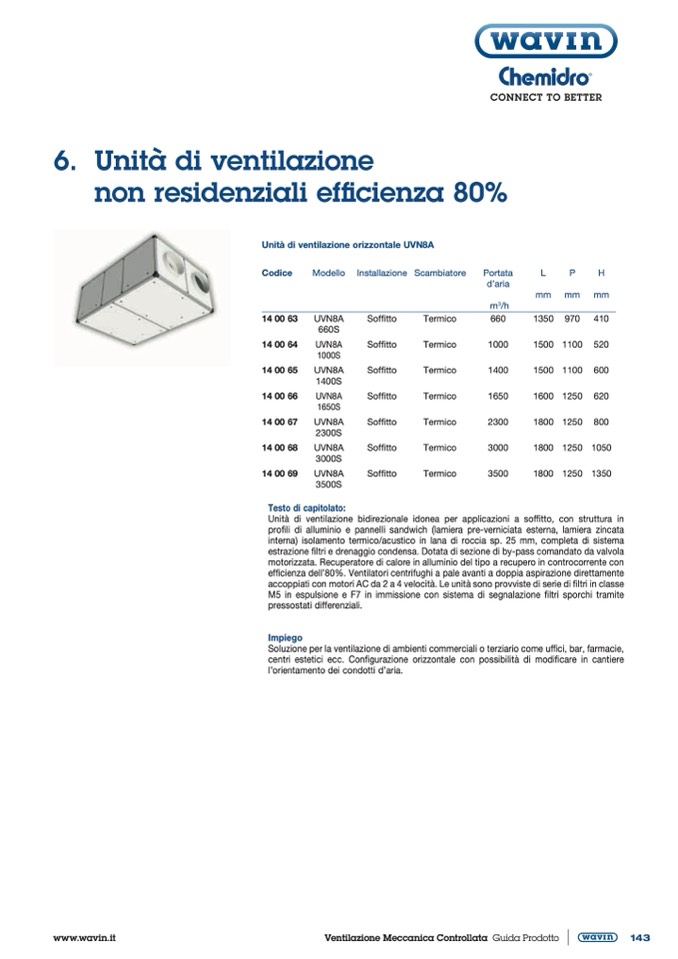

6. Unità di ventilazione

non residenziali efficienza 80%

Unità di ventilazione orizzontale UVN8A

www.wavin.it

Ventilazione Meccanica Controllata Guida Prodotto

143

Codice

14 00 63

14 00 64

14 00 65

14 00 66

14 00 67

14 00 68

14 00 69

Modello Installazione Scambiatore

Portata

L

P

H

d’aria

Testo di capitolato:

m

3

/h

UVN8A

Soffitto

Termico

660

660S

UVN8A

Soffitto

Termico

1000

1000S

UVN8A

Soffitto

Termico

1400

1400S

UVN8A

Soffitto

Termico

1650

1650S

UVN8A

Soffitto

Termico

2300

2300S

UVN8A

Soffitto

Termico

3000

3000S

UVN8A

Soffitto

Termico

3500

3500S

mm mm mm

1350 970

410

1500 1100 520

1500 1100 600

1600 1250 620

1800 1250 800

1800 1250 1050

1800 1250 1350

Unità di ventilazione bidirezionale idonea per applicazioni a soffitto, con struttura in

profili di alluminio e pannelli sandwich (lamiera pre-verniciata esterna, lamiera zincata

interna) isolamento termico/acustico in lana di roccia sp. 25 mm, completa di sistema

estrazione filtri e drenaggio condensa. Dotata di sezione di by-pass comandato da valvola

motorizzata. Recuperatore di calore in alluminio del tipo a recupero in controcorrente con

efficienza dell’80%. Ventilatori centrifughi a pale avanti a doppia aspirazione direttamente

accoppiati con motori AC da 2 a 4 velocità. Le unità sono provviste di serie di filtri in classe

M5 in espulsione e F7 in immissione con sistema di segnalazione filtri sporchi tramite

pressostati differenziali.

Impiego

Soluzione per la ventilazione di ambienti commerciali o terziario come uffici, bar, farmacie,

centri estetici ecc. Configurazione orizzontale con possibilità di modificare in cantiere

l’orientamento dei condotti d’aria.
