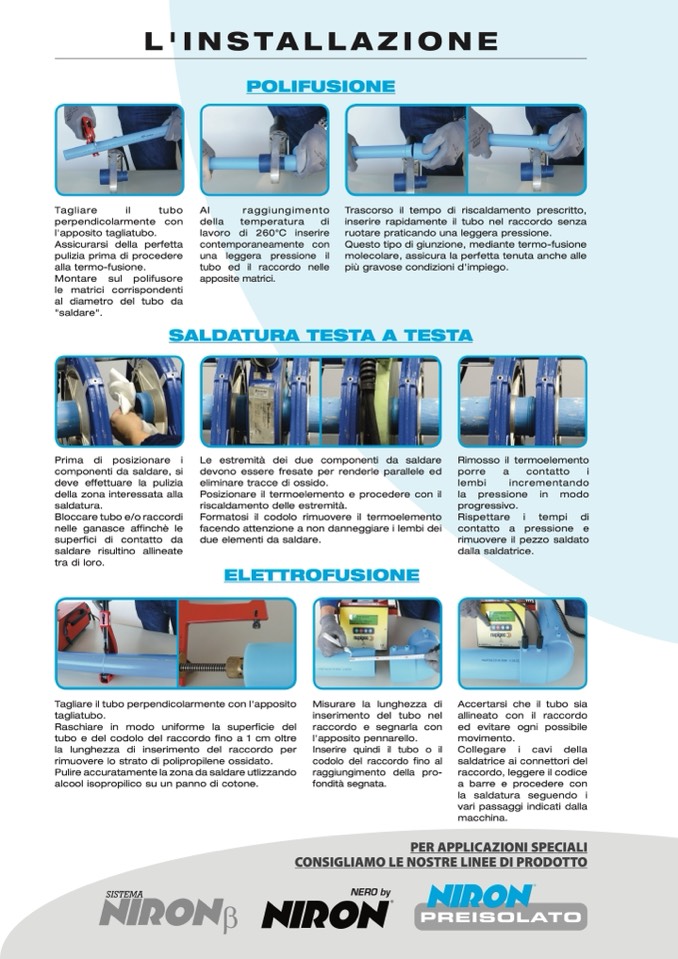

L'iNStaLLaZioNE
POLIFUSIONE
Tagliare
il
tubo
perpendicolarmente con
l'apposito tagliatubo.
Assicurarsi della perfetta
pulizia prima di procedere
alla termo-fusione.
Montare sul polifusore
le matrici corrispondenti
al diametro del tubo da
"saldare".
Al
raggiungimento
della
temperatura
di
lavoro di 260°C inserire
contemporaneamente con
una leggera pressione il
tubo ed il raccordo nelle
apposite matrici.
Trascorso il tempo di riscaldamento prescritto,
inserire rapidamente il tubo nel raccordo senza
ruotare praticando una leggera pressione.
Questo tipo di giunzione, mediante termo-fusione
molecolare, assicura la perfetta tenuta anche alle
più gravose condizioni d'impiego.
SALDATURA TESTA A TESTA
Prima di posizionare i
componenti da saldare, si
deve effettuare la pulizia
della zona interessata alla
saldatura.
Bloccare tubo e/o raccordi
nelle ganasce affinchè le
superfici di contatto da
saldare risultino allineate
tra di loro.
Le estremità dei due componenti da saldare
devono essere fresate per renderle parallele ed
eliminare tracce di ossido.
Posizionare il termoelemento e procedere con il
riscaldamento delle estremità.
Formatosi il codolo rimuovere il termoelemento
facendo attenzione a non danneggiare i lembi dei
due elementi da saldare.
ELETTROFUSIONE
Rimosso il termoelemento
porre
a
contatto
i
lembi
incrementando
la pressione in modo
progressivo.
Rispettare i tempi di
contatto a pressione e
rimuovere il pezzo saldato
dalla saldatrice.
Tagliare il tubo perpendicolarmente con l'apposito
tagliatubo.
Raschiare in modo uniforme la superficie del
tubo e del codolo del raccordo fino a 1 cm oltre
la lunghezza di inserimento del raccordo per
rimuovere lo strato di polipropilene ossidato.
Pulire accuratamente la zona da saldare utlizzando
alcool isopropilico su un panno di cotone.
Misurare la lunghezza di
inserimento del tubo nel
raccordo e segnarla con
l'apposito pennarello.
Inserire quindi il tubo o il
codolo del raccordo fino al
raggiungimento della pro-
fondità segnata.
Accertarsi che il tubo sia
allineato con il raccordo
ed evitare ogni possibile
movimento.
Collegare i cavi della
saldatrice ai connettori del
raccordo, leggere il codice
a barre e procedere con
la saldatura seguendo i
vari passaggi indicati dalla
macchina.
