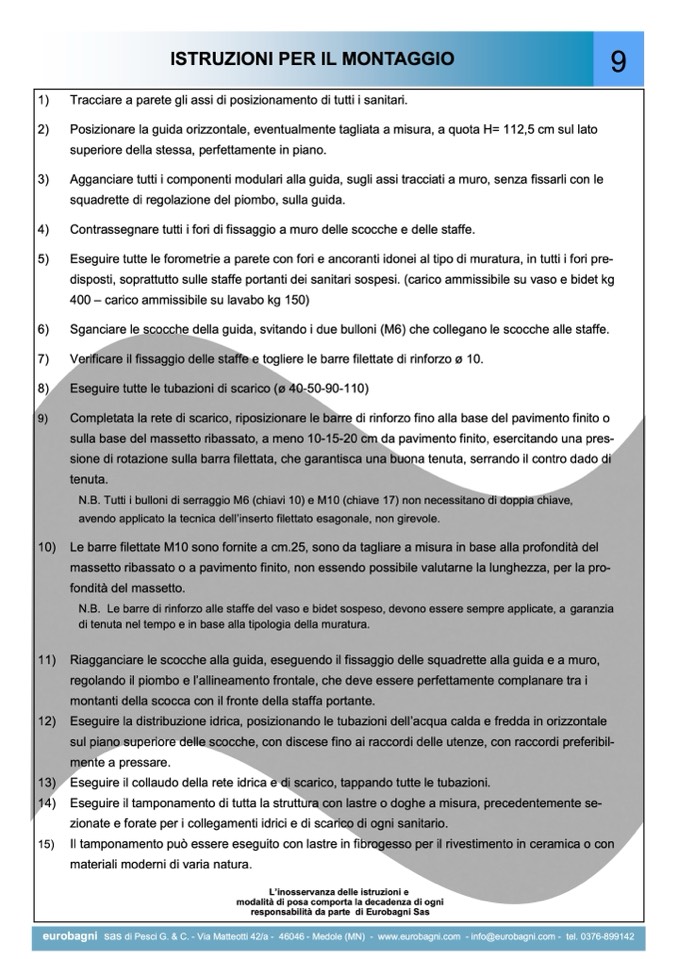

ISTRUZIONI PER IL MONTAGGIO

9

1)

Tracciare a parete gli assi di posizionamento di tutti i sanitari.

2)

Posizionare la guida orizzontale, eventualmente tagliata a misura, a quota H= 112,5 cm sul lato

superiore della stessa, perfettamente in piano.

3)

Agganciare tutti i componenti modulari alla guida, sugli assi tracciati a muro, senza fissarli con le

squadrette di regolazione del piombo, sulla guida.

4)

Contrassegnare tutti i fori di fissaggio a muro delle scocche e delle staffe.

5)

Eseguire tutte le forometrie a parete con fori e ancoranti idonei al tipo di muratura, in tutti i fori pre-

disposti, soprattutto sulle staffe portanti dei sanitari sospesi. (carico ammissibile su vaso e bidet kg

400 – carico ammissibile su lavabo kg 150)

6)

Sganciare le scocche della guida, svitando i due bulloni (M6) che collegano le scocche alle staffe.

7)

Verificare il fissaggio delle staffe e togliere le barre filettate di rinforzo ø 10.

8)

Eseguire tutte le tubazioni di scarico (ø 40-50-90-110)

9)

Completata la rete di scarico, riposizionare le barre di rinforzo fino alla base del pavimento finito o

sulla base del massetto ribassato, a meno 10-15-20 cm da pavimento finito, esercitando una pres-

sione di rotazione sulla barra filettata, che garantisca una buona tenuta, serrando il contro dado di

tenuta.

N.B. Tutti i bulloni di serraggio M6 (chiavi 10) e M10 (chiave 17) non necessitano di doppia chiave,

avendo applicato la tecnica dell’inserto filettato esagonale, non girevole.

10) Le barre filettate M10 sono fornite a cm.25, sono da tagliare a misura in base alla profondità del

massetto ribassato o a pavimento finito, non essendo possibile valutarne la lunghezza, per la pro-

fondità del massetto.

N.B. Le barre di rinforzo alle staffe del vaso e bidet sospeso, devono essere sempre applicate, a garanzia

di tenuta nel tempo e in base alla tipologia della muratura.

11) Riagganciare le scocche alla guida, eseguendo il fissaggio delle squadrette alla guida e a muro,

regolando il piombo e l’allineamento frontale, che deve essere perfettamente complanare tra i

montanti della scocca con il fronte della staffa portante.

12) Eseguire la distribuzione idrica, posizionando le tubazioni dell’acqua calda e fredda in orizzontale

sul piano superiore delle scocche, con discese fino ai raccordi delle utenze, con raccordi preferibil-

mente a pressare.

13) Eseguire il collaudo della rete idrica e di scarico, tappando tutte le tubazioni.

14) Eseguire il tamponamento di tutta la struttura con lastre o doghe a misura, precedentemente se-

zionate e forate per i collegamenti idrici e di scarico di ogni sanitario.

15) Il tamponamento può essere eseguito con lastre in fibrogesso per il rivestimento in ceramica o con

materiali moderni di varia natura.

L’inosservanza delle istruzioni e

modalità di posa comporta la decadenza di ogni

responsabilità da parte di Eurobagni Sas
