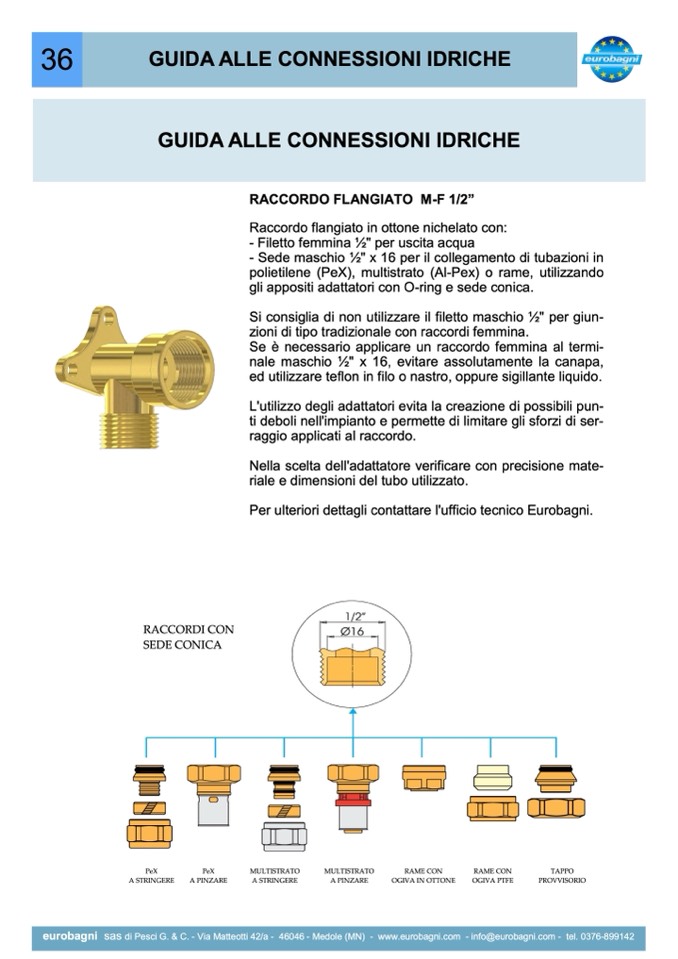

GUIDA ALLE CONNESSIONI IDRICHE

GUIDA ALLE CONNESSIONI IDRICHE

RACCORDO FLANGIATO M-F 1/2”

Raccordo flangiato in ottone nichelato con:

- Filetto femmina 1⁄2" per uscita acqua

- Sede maschio 1⁄2" x 16 per il collegamento di tubazioni in

polietilene (PeX), multistrato (Al-Pex) o rame, utilizzando

gli appositi adattatori con O-ring e sede conica.

Si consiglia di non utilizzare il filetto maschio 1⁄2" per giun-

zioni di tipo tradizionale con raccordi femmina.

Se è necessario applicare un raccordo femmina al termi-

nale maschio 1⁄2" x 16, evitare assolutamente la canapa,

ed utilizzare teflon in filo o nastro, oppure sigillante liquido.

L'utilizzo degli adattatori evita la creazione di possibili pun-

ti deboli nell'impianto e permette di limitare gli sforzi di ser-

raggio applicati al raccordo.

Nella scelta dell'adattatore verificare con precisione mate-

riale e dimensioni del tubo utilizzato.

Per ulteriori dettagli contattare l'ufficio tecnico Eurobagni.

RACCORDI CON

SEDE CONICA

PeX

PeX

A STRINGERE

A PINZARE

MULTISTRATO

MULTISTRATO

RAME CON

RAME CON

TAPPO

A STRINGERE

A PINZARE

OGIVA IN OTTONE

OGIVA PTFE

PROVVISORIO
