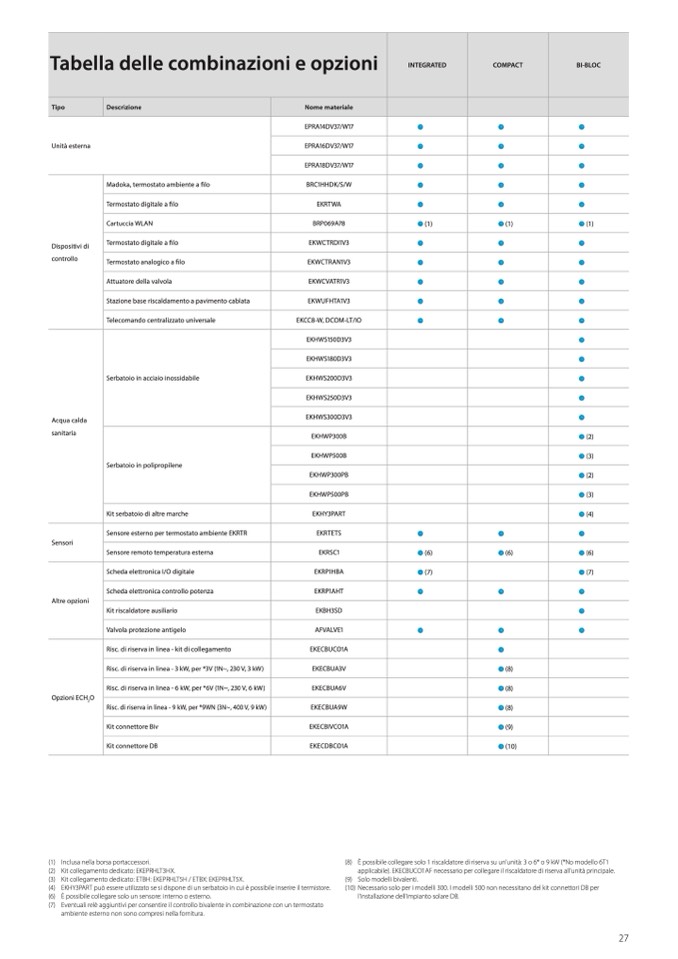

Tabella delle combinazioni e opzioni

INTEGRATED

COMPACT

BI-BLOC

Tipo

Descrizione

Nome materiale

EPRA14DV37/W17

•

•

EPRA16DV37/W17

•

•

EPRA18DV37/W17

•

•

Madoka, termostato ambiente a filo

BRC1HHDK/S/W

•

•

Termostato digitale a filo

EKRTWA

•

•

Cartuccia WLAN

BRP069A78

• (1)

• (1)

Termostato digitale a filo

EKWCTRDI1V3

•

•

Termostato analogico a filo

EKWCTRAN1V3

•

•

Attuatore della valvola

EKWCVATR1V3

•

•

Stazione base riscaldamento a pavimento cablata

EKWUFHTA1V3

•

•

Telecomando centralizzato universale

EKCC8-W, DCOM-LT/IO

•

•

EKHWS150D3V3

Serbatoio in acciaio inossidabile

EKHWS180D3V3

EKHWS200D3V3

EKHWS250D3V3

EKHWS300D3V3

Serbatoio in polipropilene

EKHWP300B

EKHWP500B

EKHWP300PB

EKHWP500PB

Kit serbatoio di altre marche

EKHY3PART

Sensore esterno per termostato ambiente EKRTR

EKRTETS

•

•

Sensore remoto temperatura esterna

EKRSC1

• (6)

• (6)

Scheda elettronica I/O digitale

EKRP1HBA

• (7)

Scheda elettronica controllo potenza

EKRP1AHT

•

•

Kit riscaldatore ausiliario

EKBH3SD

Valvola protezione antigelo

AFVALVE1

•

•

Risc. di riserva in linea - kit di collegamento

EKECBUCO1A

•

Risc. di riserva in linea - 3 kW, per *3V (1N~, 230 V, 3 kW)

Risc. di riserva in linea - 9 kW, per *9WN (3N~, 400 V, 9 kW)

EKECBUA3V

• (8)

Risc. di riserva in linea - 6 kW, per *6V (1N~, 230 V, 6 kW)

EKECBUA6V

• (8)

EKECBUA9W

• (8)

Kit connettore Biv

EKECBIVCO1A

• (9)

Kit connettore DB

EKECDBCO1A

• (10)

•

Unità esterna

•

•

•

•

Dispositivi di

controllo

• (1)

•

•

•

•

•

•

•

•

•

•

• (2)

• (3)

• (2)

• (3)

• (4)

•

• (6)

• (7)

•

•

•

Acqua calda

sanitaria

Sensori

Altre opzioni

Opzioni ECH

2

O

(1) Inclusa nella borsa portaccessori.

(2) Kit collegamento dedicato: EKEPRHLT3HX.

(3) Kit collegamento dedicato: ETBH: EKEPRHLT5H / ETBX: EKEPRHLT5X.

(4) EKHY3PART può essere utilizzato se si dispone di un serbatoio in cui è possibile inserire il termistore.

(6) È possibile collegare solo un sensore: interno o esterno.

(7) Eventuali relè aggiuntivi per consentire il controllo bivalente in combinazione con un termostato

(8) È possibile collegare solo 1 riscaldatore di riserva su un'unità: 3 o 6* o 9 kW (*No modello 6T1

applicabile). EKECBUCO1AF necessario per collegare il riscaldatore di riserva all'unità principale.

(9) Solo modelli bivalenti.

(10) Necessario solo per i modelli 300. I modelli 500 non necessitano del kit connettori DB per

l’installazione dell’impianto solare DB.

ambiente esterno non sono compresi nella fornitura.

27
