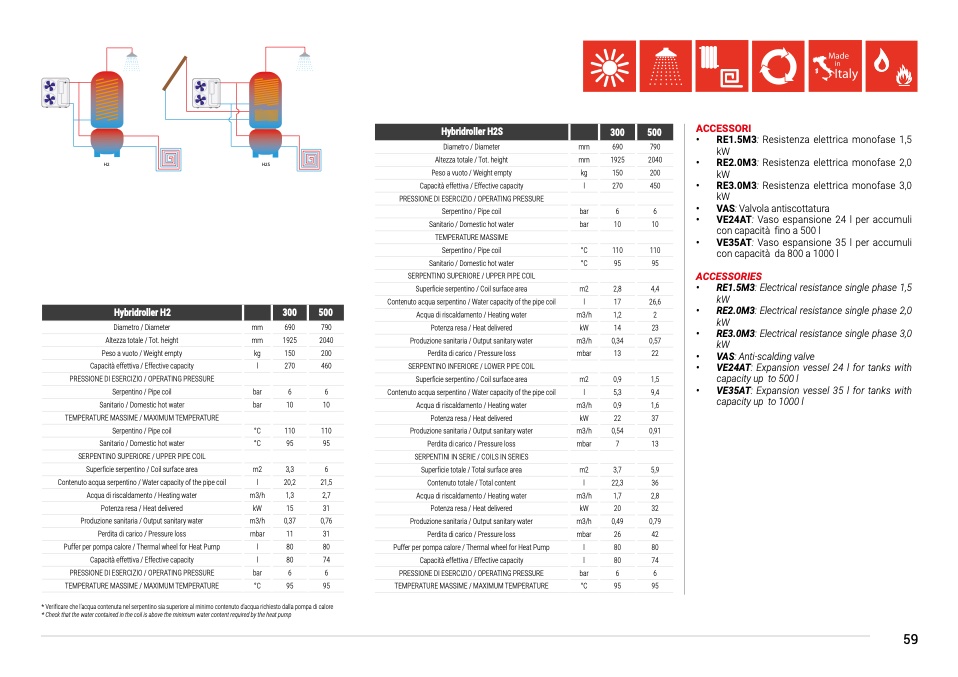

Hybridroller H2S
300
500
ACCESSORI
• RE1.5M3: Resistenza elettrica monofase 1,5
kW
• RE2.0M3: Resistenza elettrica monofase 2,0
kW
• RE3.0M3: Resistenza elettrica monofase 3,0
kW
• VAS: Valvola antiscottatura
• VE24AT: Vaso espansione 24 l per accumuli
con capacità fino a 500 l
• VE35AT: Vaso espansione 35 l per accumuli
con capacità da 800 a 1000 l
ACCESSORIES
• RE1.5M3: Electrical resistance single phase 1,5
kW
• RE2.0M3: Electrical resistance single phase 2,0
kW
• RE3.0M3: Electrical resistance single phase 3,0
kW
• VAS: Anti-scalding valve
• VE24AT: Expansion vessel 24 l for tanks with
capacity up to 500 l
• VE35AT: Expansion vessel 35 l for tanks with
capacity up to 1000 l
H2
H2S
Diametro / Diameter
Altezza totale / Tot. height
Peso a vuoto / Weight empty
Capacità effettiva / Effective capacity
PRESSIONE DI ESERCIZIO / OPERATING PRESSURE
Serpentino / Pipe coil
Sanitario / Domestic hot water
TEMPERATURE MASSIME
Serpentino / Pipe coil
Sanitario / Domestic hot water
SERPENTINO SUPERIORE / UPPER PIPE COIL
Superficie serpentino / Coil surface area
Contenuto acqua serpentino / Water capacity of the pipe coil
Acqua di riscaldamento / Heating water
Potenza resa / Heat delivered
Produzione sanitaria / Output sanitary water
Perdita di carico / Pressure loss
SERPENTINO INFERIORE / LOWER PIPE COIL
Superficie serpentino / Coil surface area
Contenuto acqua serpentino / Water capacity of the pipe coil
Acqua di riscaldamento / Heating water
Potenza resa / Heat delivered
Produzione sanitaria / Output sanitary water
Perdita di carico / Pressure loss
SERPENTINI IN SERIE / COILS IN SERIES
Superficie totale / Total surface area
Contenuto totale / Total content
Acqua di riscaldamento / Heating water
Potenza resa / Heat delivered
Produzione sanitaria / Output sanitary water
Perdita di carico / Pressure loss
Puffer per pompa calore / Thermal wheel for Heat Pump
Capacità effettiva / Effective capacity
PRESSIONE DI ESERCIZIO / OPERATING PRESSURE
TEMPERATURE MASSIME / MAXIMUM TEMPERATURE
mm
690
790
mm
1925
2040
kg
150
200
l
270
450
bar
6
6
bar
10
10
°C
110
110
°C
95
95
m2
2,8
4,4
l
17
26,6
m3/h
1,2
2
kW
14
23
m3/h
0,34
0,57
mbar
13
22
m2
0,9
1,5
l
5,3
9,4
m3/h
0,9
1,6
kW
22
37
m3/h
0,54
0,91
mbar
7
13
m2
3,7
5,9
l
22,3
36
m3/h
1,7
2,8
kW
20
32
m3/h
0,49
0,79
mbar
26
42
l
80
80
l
80
74
bar
6
6
°C
95
95
Hybridroller H2
300 500
Diametro / Diameter
Altezza totale / Tot. height
Peso a vuoto / Weight empty
Capacità effettiva / Effective capacity
PRESSIONE DI ESERCIZIO / OPERATING PRESSURE
Serpentino / Pipe coil
Sanitario / Domestic hot water
TEMPERATURE MASSIME / MAXIMUM TEMPERATURE
Serpentino / Pipe coil
Sanitario / Domestic hot water
SERPENTINO SUPERIORE / UPPER PIPE COIL
Superficie serpentino / Coil surface area
Contenuto acqua serpentino / Water capacity of the pipe coil
Acqua di riscaldamento / Heating water
Potenza resa / Heat delivered
Produzione sanitaria / Output sanitary water
Perdita di carico / Pressure loss
Puffer per pompa calore / Thermal wheel for Heat Pump
Capacità effettiva / Effective capacity
PRESSIONE DI ESERCIZIO / OPERATING PRESSURE
TEMPERATURE MASSIME / MAXIMUM TEMPERATURE
mm
690
790
mm
1925
2040
kg
150
200
l
270
460
bar
6
6
bar
10
10
°C
110
110
°C
95
95
m2
3,3
6
l
20,2
21,5
m3/h
1,3
2,7
kW
15
31
m3/h
0,37
0,76
mbar
11
31
l
80
80
l
80
74
bar
6
6
°C
95
95
* Verificare che l’acqua contenuta nel serpentino sia superiore al minimo contenuto d’acqua richiesto dalla pompa di calore
* Check that the water contained in the coil is above the minimum water content required by the heat pump
