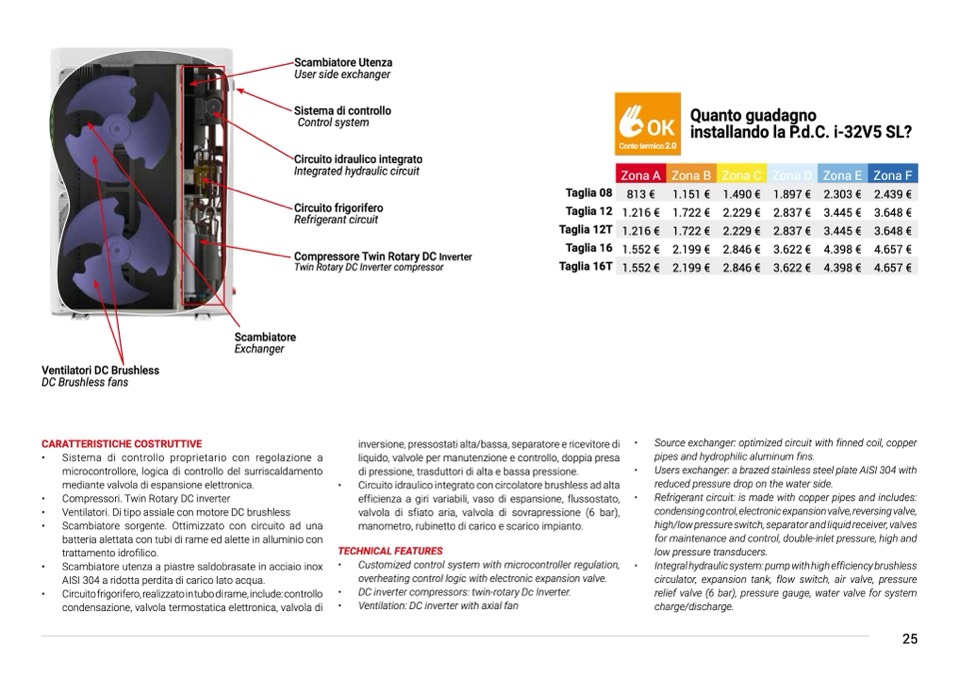

Scambiatore Utenza

User side exchanger

Sistema di controllo

Quanto guadagno

installandolaP.d.C.i-32V5SL?

Control system

Circuito idraulico integrato

Integrated hydraulic circuit

Zona A

Zona B

Zona C

Zona D

Zona E

Zona F

813 €

1.151 €

1.490 €

1.897 €

2.303 €

2.439 €

Circuito frigorifero

Taglia 08

Taglia 12

Taglia 12T

Taglia 16

Taglia 16T

1.216 €

1.552 €

1.722 €

2.199 €

2.229 €

2.846 €

2.837 €

3.622 €

3.445 €

4.398 €

3.648 €

4.657 €

Refrigerant circuit

1.216 €

1.722 €

2.229 €

2.837 €

3.445 €

3.648 €

CARATTERISTICHE COSTRUTTIVE

• Sistema di controllo proprietario con regolazione a

microcontrollore, logica di controllo del surriscaldamento

mediante valvola di espansione elettronica.

• Compressori. Twin Rotary DC inverter

• Ventilatori. Di tipo assiale con motore DC brushless

• Scambiatore sorgente. Ottimizzato con circuito ad una

batteria alettata con tubi di rame ed alette in alluminio con

trattamento idrofilico.

• Scambiatore utenza a piastre saldobrasate in acciaio inox

AISI 304 a ridotta perdita di carico lato acqua.

• Circuito frigorifero, realizzato in tubo di rame, include: controllo

condensazione, valvola termostatica elettronica, valvola di

inversione, pressostati alta/bassa, separatore e ricevitore di •

liquido, valvole per manutenzione e controllo, doppia presa

di pressione, trasduttori di alta e bassa pressione.

•

• Circuito idraulico integrato con circolatore brushless ad alta

efficienza a giri variabili, vaso di espansione, flussostato, •

valvola di sfiato aria, valvola di sovrapressione (6 bar),

manometro, rubinetto di carico e scarico impianto.

TECHNICAL FEATURES

• Customized control system with microcontroller regulation, •

overheating control logic with electronic expansion valve.

• DC inverter compressors: twin-rotary Dc Inverter.

• Ventilation: DC inverter with axial fan

Source exchanger: optimized circuit with finned coil, copper

pipes and hydrophilic aluminum fins.

Users exchanger: a brazed stainless steel plate AISI 304 with

reduced pressure drop on the water side.

Refrigerant circuit: is made with copper pipes and includes:

condensing control, electronic expansion valve, reversing valve,

high/low pressure switch, separator and liquid receiver, valves

for maintenance and control, double-inlet pressure, high and

low pressure transducers.

Integral hydraulic system: pump with high efficiency brushless

circulator, expansion tank, flow switch, air valve, pressure

relief valve (6 bar), pressure gauge, water valve for system

charge/discharge.

Compressore Twin Rotary DC Inverter

Conto termico 2.0

1.552 €

2.199 €

2.846 €

3.622 €

4.398 €

4.657 €

Twin Rotary DC Inverter compressor

Ventilatori DC Brushless

DC Brushless fans

Scambiatore

Exchanger

25
